DIN32676
hygienische clamp-verbindungen für anspruchsvolle prozesse
DIN 32676 definiert Clamp-Verbindungen, die speziell für die Anforderungen in der Lebensmittelverarbeitung, chemischen Industrie und Pharmaindustrie entwickelt wurden. Wo höchste Hygienestandards, Prozesssicherheit und Wartungsfreundlichkeit gefragt sind, bieten diese Verbindungen eine ideale Lösung.
Dank des Schnellverschluss-Designs ermöglichen DIN 32676 Clamp-Fittings eine einfache Demontage für effiziente Reinigung und minimierte Stillstandzeiten. Sie werden aus hochwertigem Edelstahl (1.4435 / 316L) gefertigt und sind in verschiedenen hygienischen Ausführungen mit Oberflächenrauheiten bis zu Ra < 0,25 µm erhältlich. Die totraumfreie, reinigungsfreundliche Geometrie erfüllt strengste Anforderungen an sterile Prozesse und eignet sich ideal für CIP-/SIP-Reinigungsverfahren und Reinraumumgebungen.

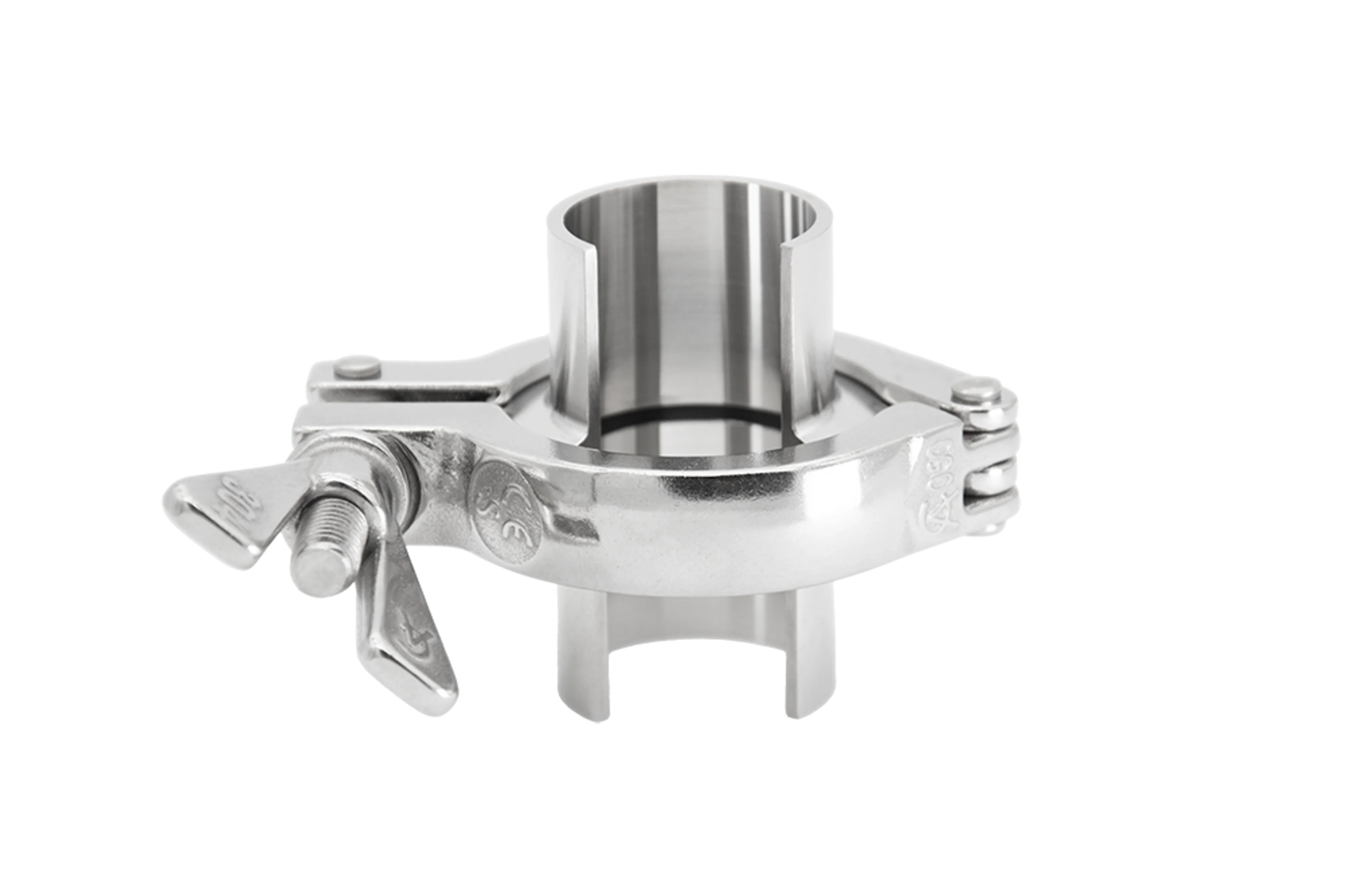

Clamp-Ferrulen für hygienische Anwendungen

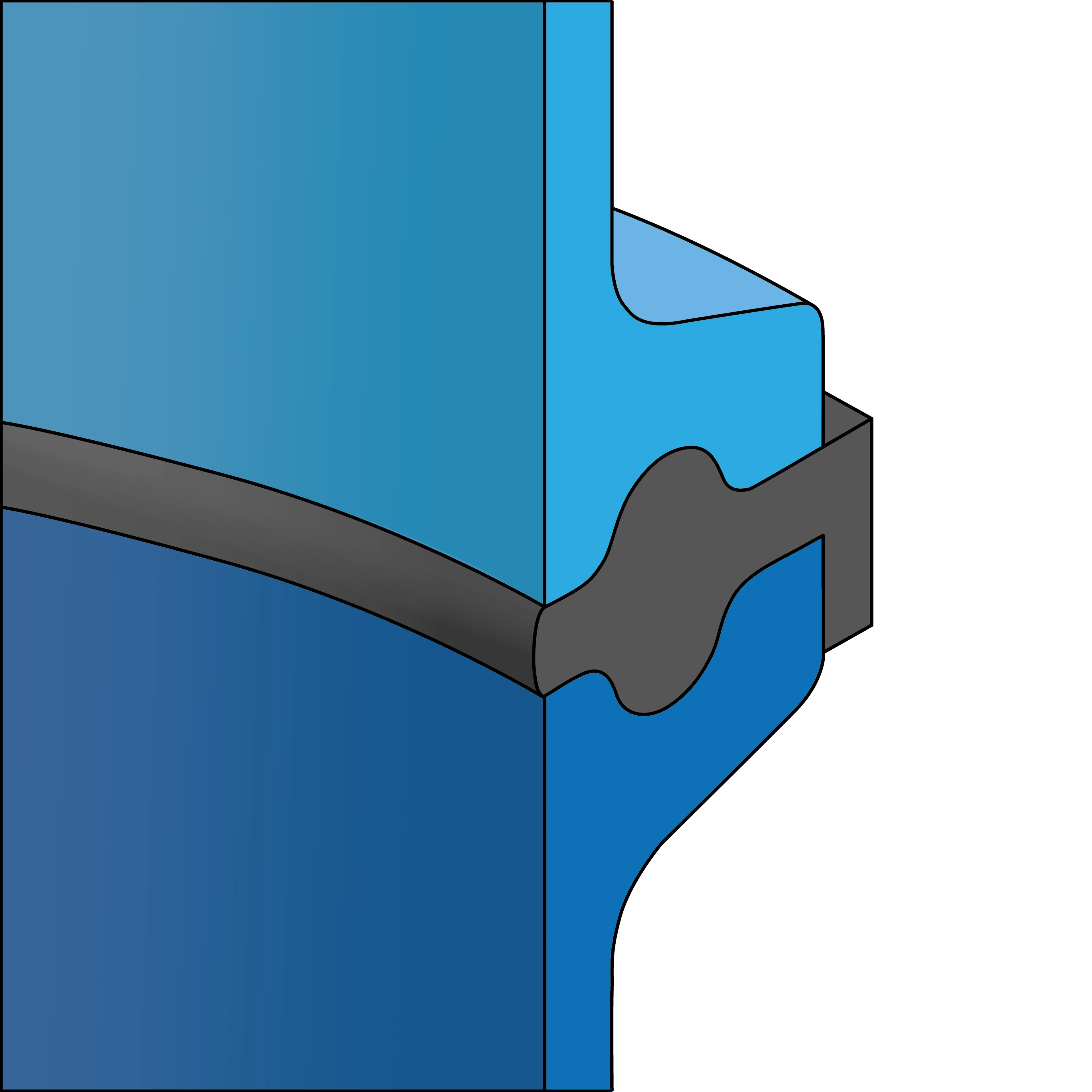

Clamp-Ferrulen nach DIN 32676 sind hochpräzise Verbindungselemente, die speziell für den Einsatz in der Lebensmittel-, Pharma- und Chemieindustrie entwickelt wurden. Die spaltfreie Ausführung ermöglicht eine sichere, hygienische und leicht zu reinigende Prozessverbindung. Je nach Ausführung – KK, NEUMO (KN) oder KL – variieren die Längen und Wandstärken, um unterschiedlichen Prozessanforderungen gerecht zu werden.
Gefertigt aus hochwertigem Edelstahl (1.4435 für NEUMO-Typ, 1.4404 für KK/KL), entsprechen die Ferrulen dem aktuellen Stand der Norm DIN 32676. Die verfügbaren Oberflächenqualitäten reichen von H3, H4 (mechanisch poliert) bis HE3, HE4 (elektropoliert). Die Enden sind vorbereitet für Orbitalschweißen und Clamp-Verbindungen gemäß DIN 32676 Linie A (DIN), Linie B (ISO) oder Linie C (ASME-BPE). Auf Wunsch sind Sondermaterialien, alternative Oberflächen und angepasste Geometrien verfügbar.
Material und Ausführung
Dieses hygienische Verbindungssystem wird aus hochwertigem Edelstahl (1.4435 / 316L) gefertigt und bietet exzellente Beständigkeit gegenüber Korrosion und mechanischer Beanspruchung. Die medienberührte Oberfläche ist präzise auf eine Rauheit von Ra < 0.8 µm gedreht, was eine optimale Reinigbarkeit und hygienische Sicherheit gewährleistet.
Durch die metallische Dichtungskonstruktion – ganz ohne Elastomere – erreicht das System eine hervorragende Druckbeständigkeit:
- PN16 bis DN50 (2")
- PN10 für DN65 (2½") bis DN100 (4")
- Sonderausführungen mit PN100 bis DN40 auf Anfrage erhältlich.
Der Einsatzbereich liegt zuverlässig zwischen -10 °C und +200 °C. Der Werkstoff weist einen Deltaferrit-Gehalt von ≤ 1% auf, um die Materialgüte und Korrosionsbeständigkeit – insbesondere im Schweißbereich – dauerhaft zu sichern.
