ASME-BPE
der standard für edelstahl-fittings in hochreinheit
MaxPure® definiert den Maßstab für Edelstahl-Fittings in Hochreinheit – entwickelt speziell für die anspruchsvollen Anforderungen der pharmazeutischen Produktion. Unsere Bauteile sind vollständig ASME-BPE konform und stehen für optimale Reinigbarkeit, maximale Prozesssicherheit und langfristige Zuverlässigkeit. Jedes MaxPure® Element wird präzise gefertigt, um hygienische und sterile Prozesse zu unterstützen – und dabei die hohen regulatorischen Standards der Branche zu erfüllen. Mit MaxPure® entscheidest du dich für kompromisslose Reinheit und Qualität – denn in der Pharmaproduktion zählt absolute Reinheit.
Oberflächenreinheit – Jedes Detail zählt
Wenn es um die Reinigungsfähigkeit geht, kommt es auf jedes Detail an. Mit präzisen und kontrollierten Fertigungsschritten, vermeiden wir Oberflächenschäden und Rückstände. Unser fortschrittliches mehrstufiges Reinigungsverfahren verwendet reines entionisiertes Wasser und umfasst die vollständige Entfernung von Kohlenwasserstoffrückständen, Bearbeitungsölen und Flecken. Das Ergebnis: eine makellos saubere, stabilisierte Passivschicht, die die Korrosionsbeständigkeit verbessert und die hygienische Sicherheit unterstützt. In hochreinen Umgebungen ist nur das Beste gut genug – MaxPure® liefert es.
Maximale Reinheit
MaxPure® Fittings durchlaufen einen exakt definierten, mehrstufigen Reinigungsprozess, bei dem Innen- und Außenflächen rückstandsfrei gereinigt und anschließend nach ASME BPE und ASTM A967 passiviert werden. Das Ergebnis: Maximale Reinheit, höchste Korrosionsbeständigkeit und reproduzierbare Oberflächenqualität – ideal für anspruchsvolle Hochreinheitsanwendungen.
Lückenlose Rückverfolgbarkeit
Jedes MaxPure® Bauteil ist vollständig rückverfolgbar. Die Dokumentation umfasst alle Schritte der Fertigung – von Materialzertifikaten über Wareneingangsprüfung, Prozesskontrolle, Endprüfung, Kennzeichnung bis zur Verpackung. Eine eindeutige Jobnummer sorgt für maximale Transparenz und Qualitätssicherheit gemäß BPE-Standards.
Qualitätssicherung
MaxPure® Produkte unterliegen einer 100% visuellen Endkontrolle und erfüllen strengste ASME-BPE-Vorgaben. Unsere umfassende Qualitätssicherung garantiert fehlerfreie Funktionalität, hohe Zuverlässigkeit und hygienische Sicherheit – besonders in sensiblen Reinraumanwendungen.
ASME-BPE Fittings – Zertifizierte Reinheit und Präzision für die Bioprozesstechnik
NEUMO ist seit vielen Jahren aktives Mitglied im ASME-BPE-Komitee (American Society of Mechanical Engineers – Bio Processing Equipment) und hat maßgeblich an der Entwicklung des weltweit anerkannten BPE-Standards mitgewirkt. Unsere ASME-BPE-konformen Fittings erfüllen höchste Anforderungen an Oberflächengüte, Hygiene und Reinigbarkeit in pharmazeutischen und biotechnologischen Anwendungen.
Bereits 2013 wurde unser Schwesterunternehmen EGMO als weltweit erster ASME-BPE-zertifizierter Hersteller ausgezeichnet (Zertifikat Nr. BPE-102). Wir bieten ein umfangreiches Programm an Fittings mit mechanischer oder elektropolierter Oberfläche und Ra-Werten bis ≤ 0,25 μm, exakt gemäß den ASME-BPE-Klassifizierungen.
Mit unseren Produktlinien MaxPure® und MaxCore® profitieren Sie von zertifizierter Reinheit, hoher Maßgenauigkeit und vollständiger Normkonformität – entwickelt, um die Anforderungen moderner Bioprozesse zu übertreffen.

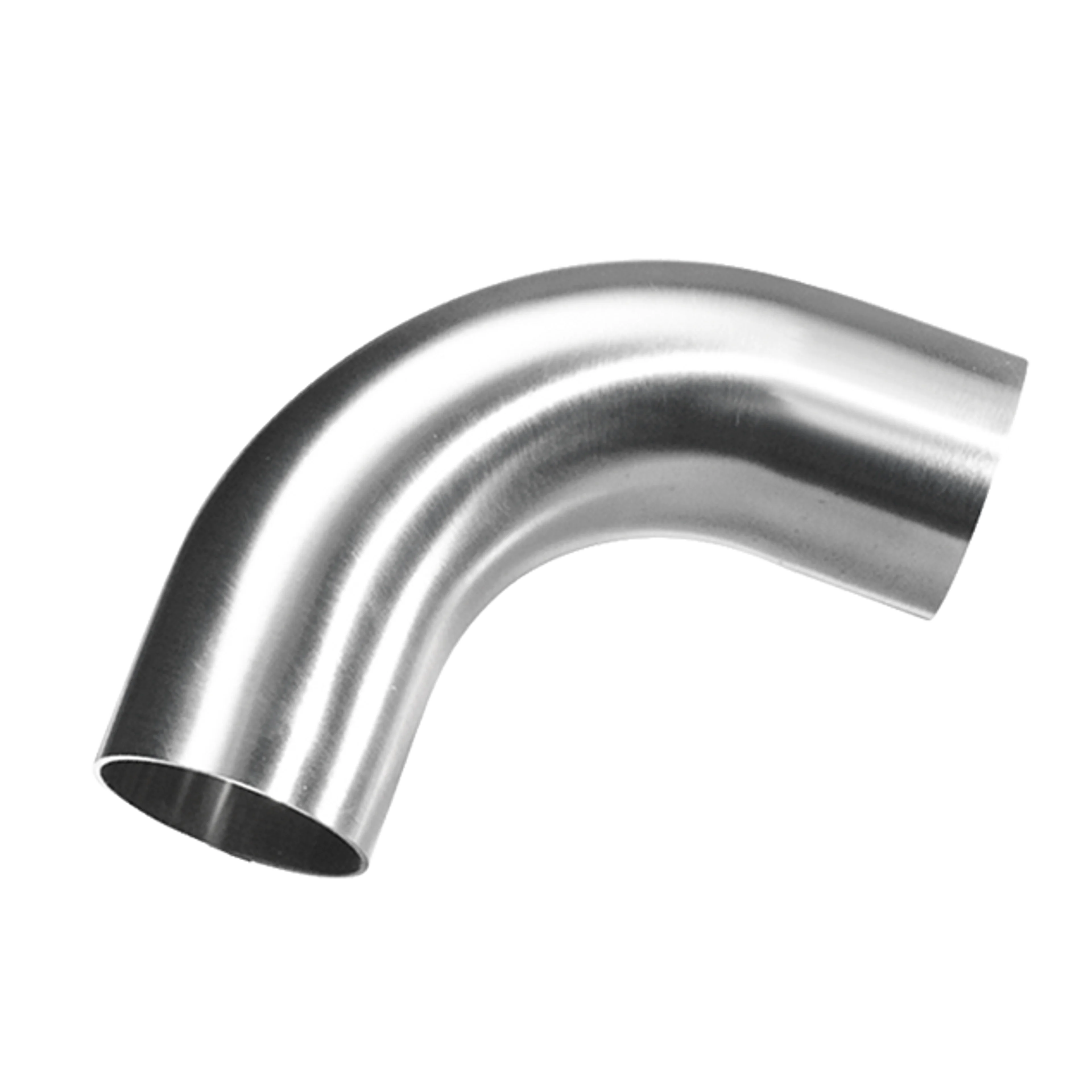

Type WW Rohrbogen
Für höchste hygienische Ansprüche
Die Type WW Rohrbogen wurden für den Einsatz in biopharmazeutischen Prozesssystemen mit höchsten hygienischen Anforderungen entwickelt. Gefertigt aus hochwertigem Edelstahl 316L, entsprechen sie vollständig dem aktuellen ASME-BPE-Standard und sind sowohl in der Standardausführung (TE2S) als auch in verlängerter Form (TE2KS) erhältlich. Dank Orbital-Schweißenden bieten sie eine präzise und hygienisch einwandfreie Integration in aseptische Anlagen.
Die Oberflächenausführungen entsprechen SF1 (Ra ≤ 0,51 µm, mechanisch poliert) und SF4 (Ra ≤ 0,38 µm, elektropoliert) und gewährleisten maximale Reinigbarkeit, CIP/SIP-Kompatibilität und mikrobiologische Sicherheit. Auf Wunsch sind Sonderradien und -winkel (z. B. 30°, 60°, 92°) sowie alternative Werkstoffe wie 2.4602, 6Mo oder UNS N08904 verfügbar – ideal für korrosive Prozessbedingungen.

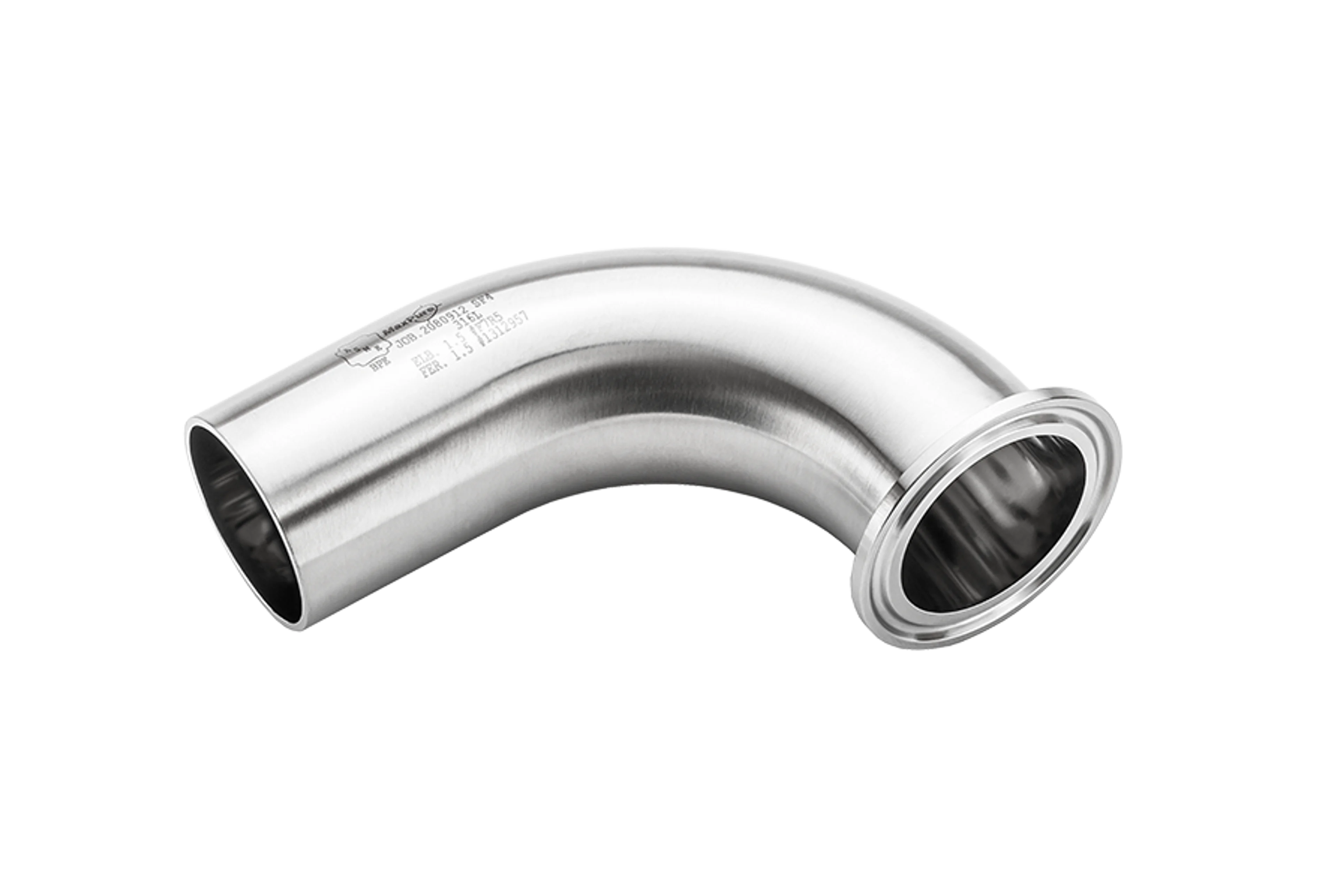

Type CW Rohrbogen
Für pharmazeutische und reinraumgerechte Anwendungen
Die Type CW Rohrbogen sind speziell für hygienische und hochreine Prozesse konzipiert und eignen sich ideal für den Einsatz in der Pharma-, Biotech- und Reinraumtechnik. Gefertigt aus Edelstahl 316L, entsprechen sie dem aktuellen ASME-BPE-Standard und sind in 90° (TE2C) und 45° (TE2KC) Ausführungen erhältlich.
Die Bogen sind wahlweise mit Orbitalschweiß-Enden oder Clamp-Verbindungen lieferbar und lassen sich einfach in bestehende Prozessleitungen integrieren. Die Oberflächenausführungen SF1 (mechanisch poliert, Ra ≤ 0,51 µm) und SF4 (elektropoliert, Ra ≤ 0,38 µm) erfüllen höchste Anforderungen an Reinigbarkeit und Hygiene.
Auf Wunsch sind Sonderausführungen mit individuellen Winkeln (z. B. 30°, 60°, 92°) sowie alternativen Werkstoffen wie 2.4602 oder UNS N08904 erhältlich – für maximale Korrosionsbeständigkeit in anspruchsvollen Prozessumgebungen.

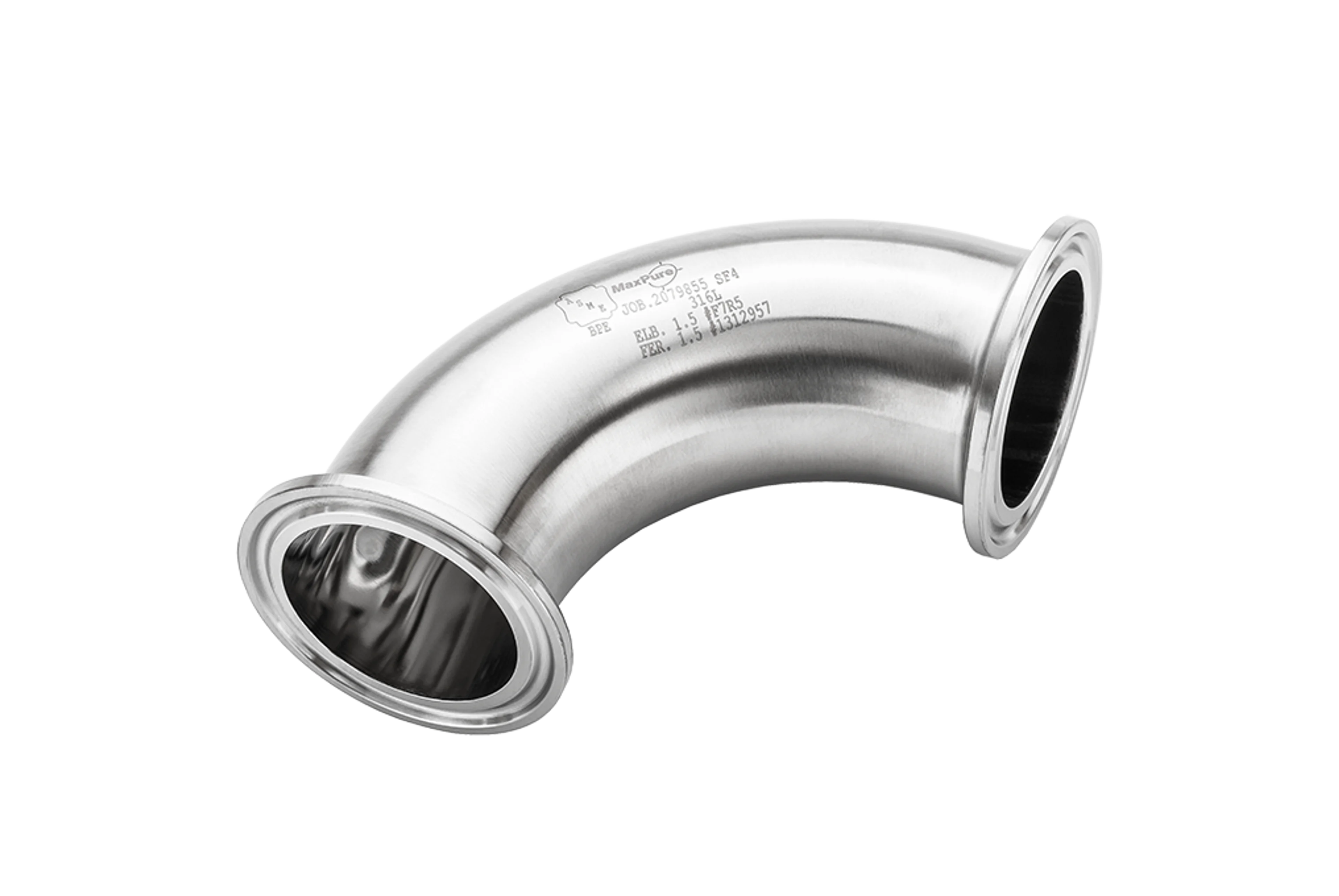

Type CC Clamp-Bogen
Für hygienische Hochrein-Anwendungen
Die Type CC Rohrbogen wurden speziell für hygienische und hochreine Prozessumgebungen entwickelt und ermöglichen dank Clamp-Verbindungen an beiden Enden eine schnelle und sichere Montage. Hergestellt aus Edelstahl 316L, entsprechen sie vollständig den aktuellen ASME-BPE-Vorgaben und sind ideal für den Einsatz in der Pharma-, Biotech- und Reinraumtechnik.
Die 90°-Ausführung (TEG2C) sowie die 45°-Ausführung (TEG2K) sind mit den Oberflächenqualitäten SF1 (mechanisch poliert, Ra ≤ 0,51 µm) und SF4 (elektropoliert, Ra ≤ 0,38 µm) erhältlich und bieten optimale Reinigbarkeit und Oberflächenhygiene.
Sonderausführungen mit alternativen Werkstoffen wie 2.4602, 6Mo oder UNS N08904 sowie mit speziellen Winkeln (z. B. 30°, 60°, 92°) oder Radien sind auf Anfrage lieferbar – für maximale Flexibilität bei projektspezifischen Anforderungen.

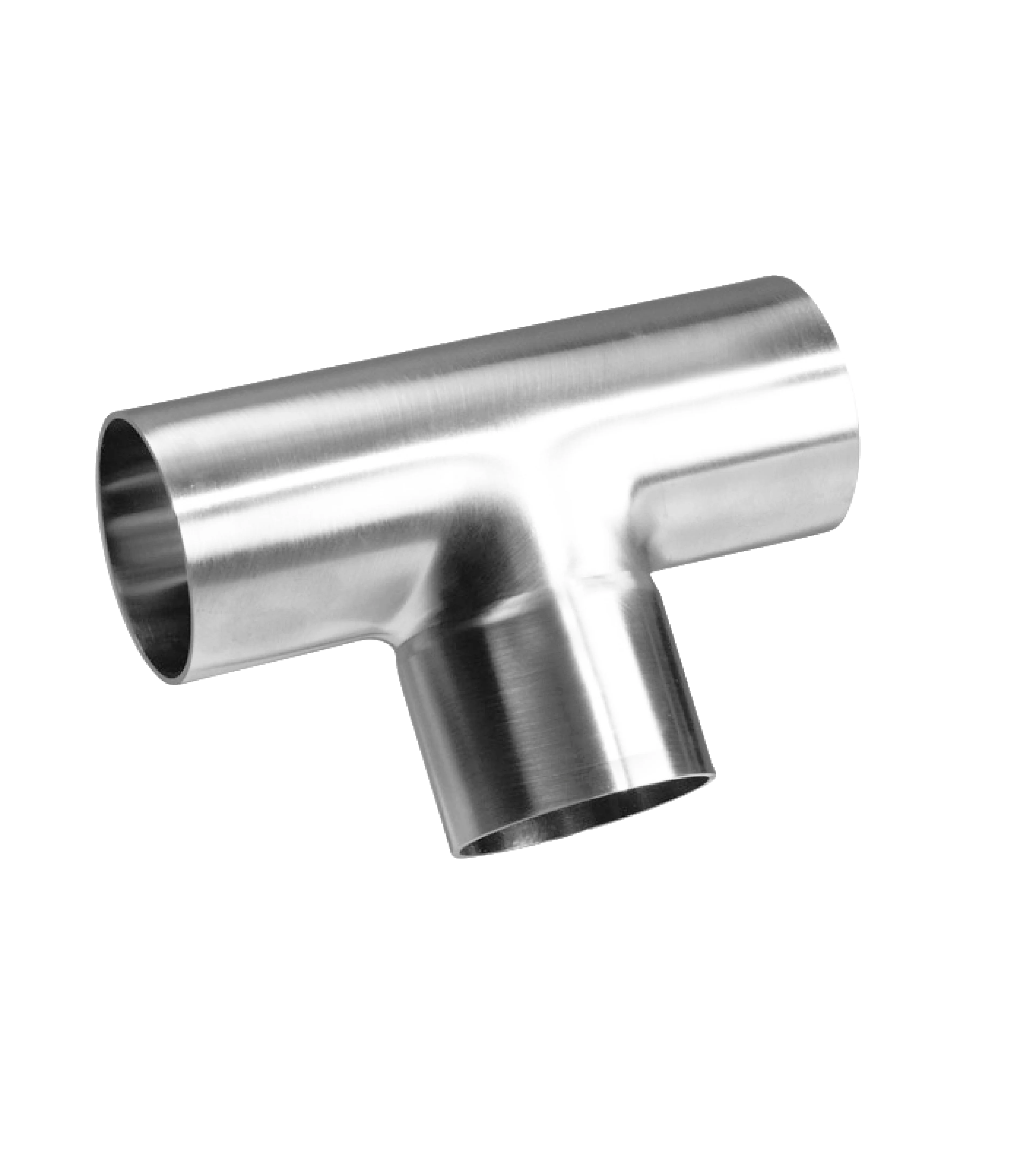

Gleichschenkliges langes T-Stück
Type WWW T-Stücke – Für höchste hygienische Anforderungen
Die ASME-BPE T-Stücke Type WWW wurden speziell für den Einsatz in hochreinen und biopharmazeutischen Rohrleitungssystemen entwickelt. Gefertigt aus Edelstahl 316L, entsprechen sie den aktuellen ASME-BPE-Richtlinien und sind in den Ausführungen gleichschenklig (TE7WWW) und reduziert (TE7RWWW) erhältlich.
Dank der verlängerten Abzweigung wird die Schweißzugänglichkeit verbessert und die Integration in den Prozess erleichtert. Die Bauteile sind mit orbitalen Schweißenden ausgestattet und mit den Oberflächenqualitäten SF1 (Ra ≤ 0,51 µm, mechanisch poliert) sowie SF4 (Ra ≤ 0,38 µm, elektropoliert) verfügbar – ideal für anspruchsvollste hygienische Anwendungen.
Für besondere Anforderungen stehen alternative Werkstoffe wie 2.4602, 6Mo oder UNS N08904, sowie kundenspezifische Geometrien und Oberflächenausführungen, auf Anfrage zur Verfügung.

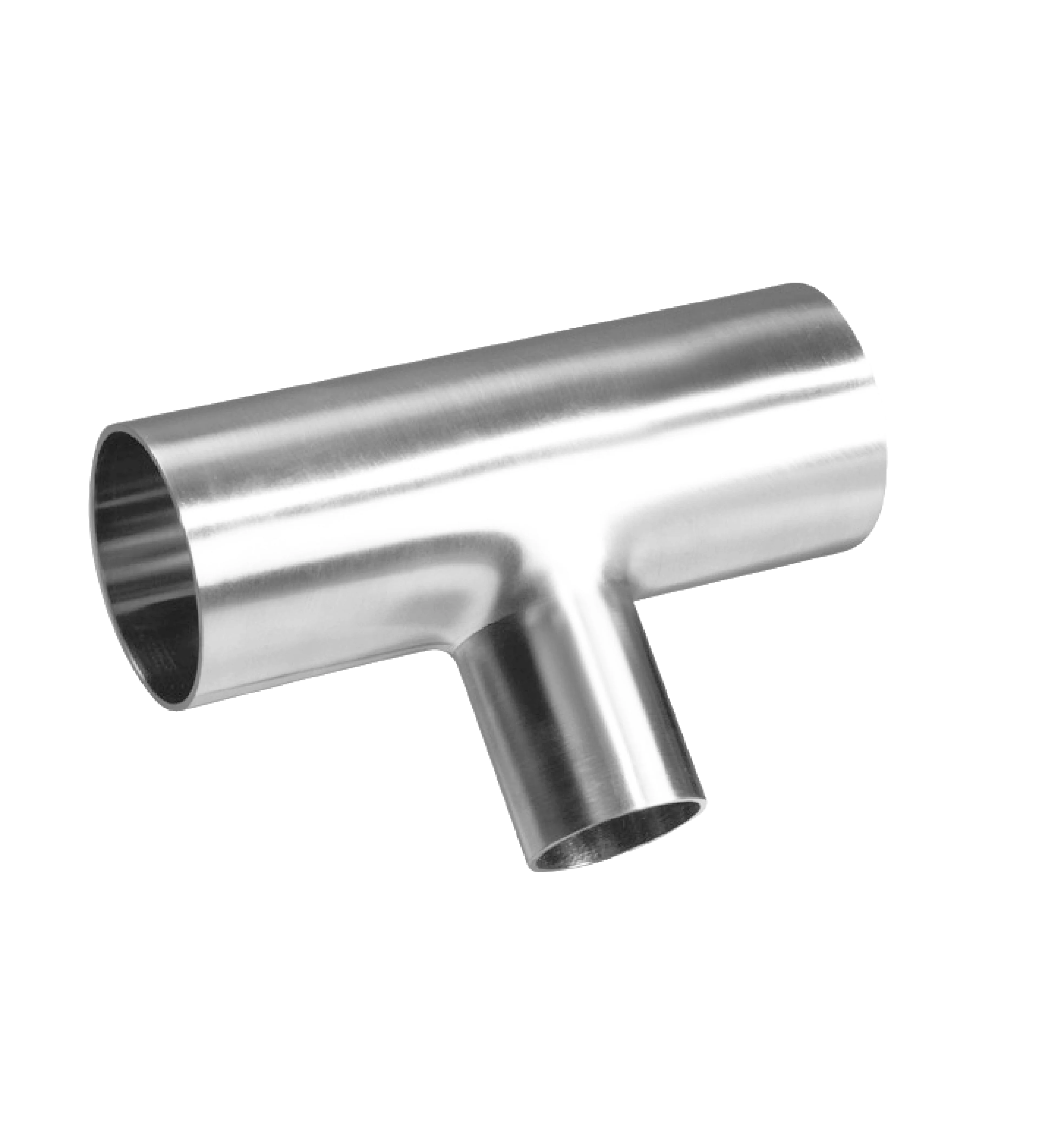

Reduziertes langes T-Stück
ASME-BPE RUN-T-Stück (kurz) & Instrumenten-T-Stücke – Kompakte Integration für hygienische Prozesse
Das RUN-T-Stück kurz (TE7WCSW) sowie die Instrumenten-T-Stücke (TE7MWCS, TEG7IS) sind für hygienische und hochreine Anwendungen konzipiert, bei denen Mess- und Überwachungseinrichtungen präzise in das Rohrleitungssystem eingebunden werden müssen. Diese ASME-BPE-konformen T-Stücke bestehen aus hochreinem Edelstahl 316L und eignen sich ideal für platzsparende Rohrführungen in der Biopharma-, Biotech- und Reinraumtechnik.
Die Innenoberflächen sind wahlweise mechanisch poliert (SF1, Ra ≤ 0,51 µm) oder elektropoliert (SF4, Ra ≤ 0,38 µm) und ermöglichen eine optimale Reinigbarkeit und Korrosionsbeständigkeit. Auf Wunsch sind Sonderwerkstoffe wie 2.4602 (Alloy 22), 6Mo oder UNS N08904 sowie kundenspezifische Geometrien, Abgangswinkel oder Oberflächenqualitäten verfügbar – perfekt für anspruchsvolle Prozesse mit höchsten Hygienestandards.

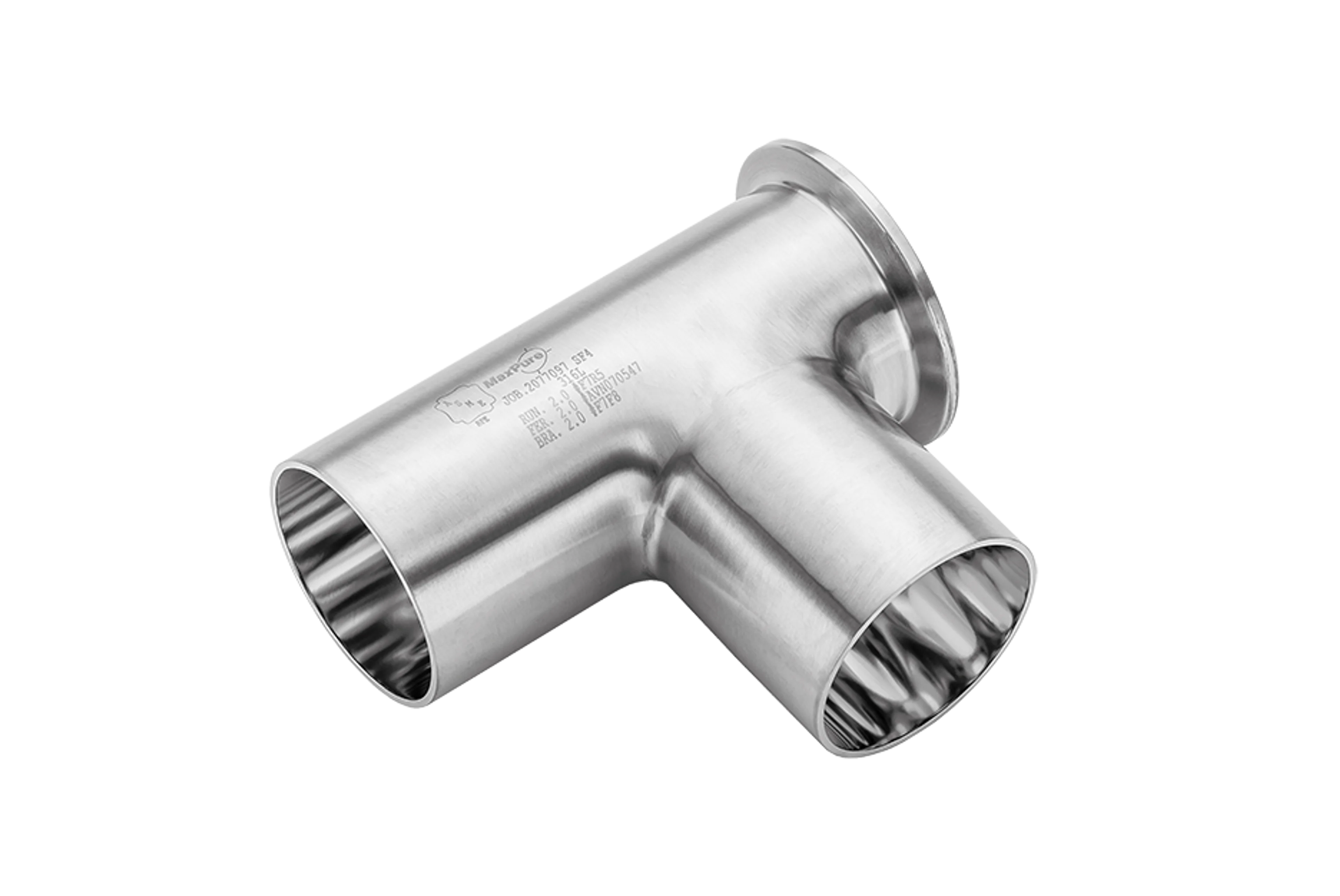

TE7WCSW

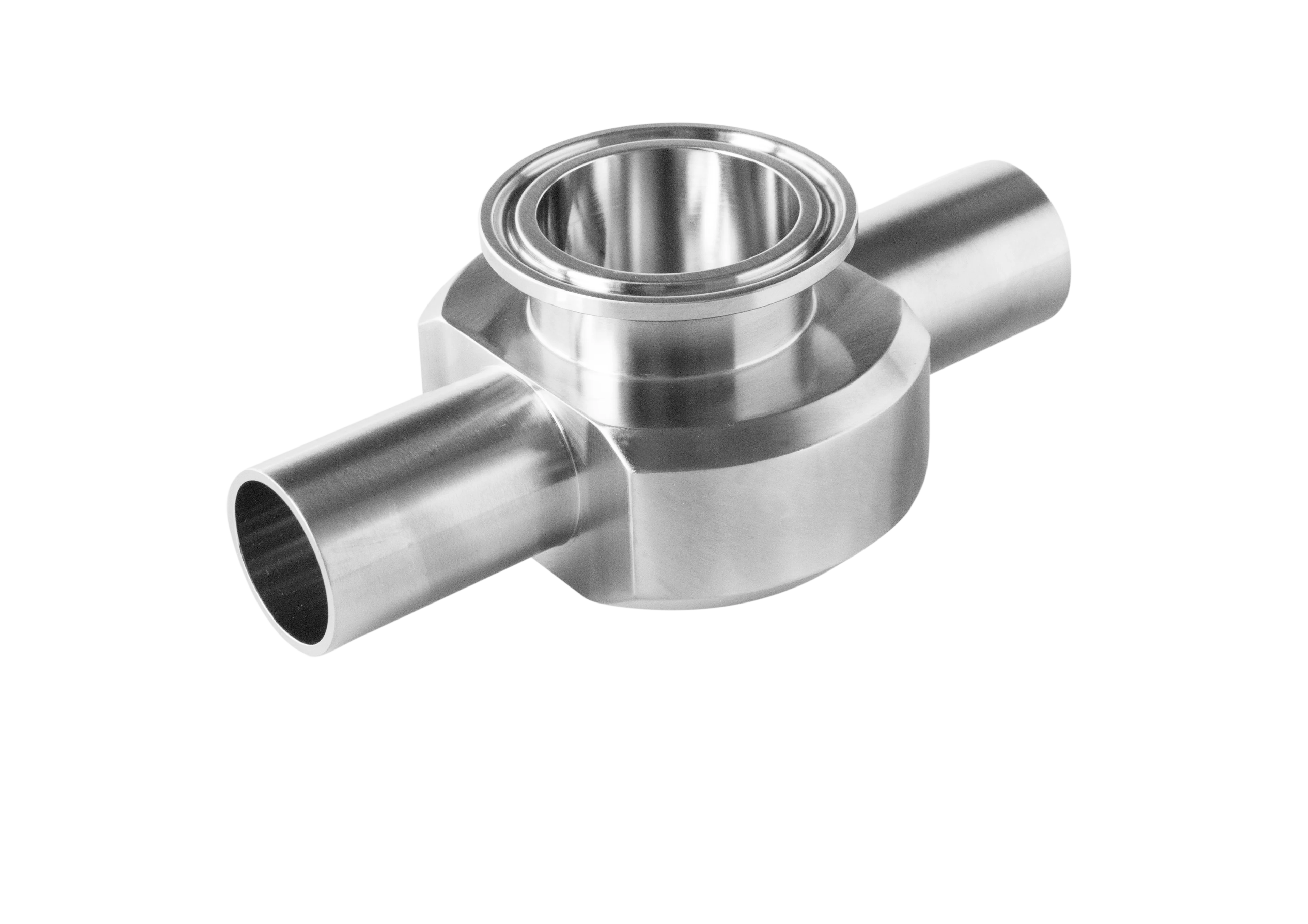

TE7IWWCS

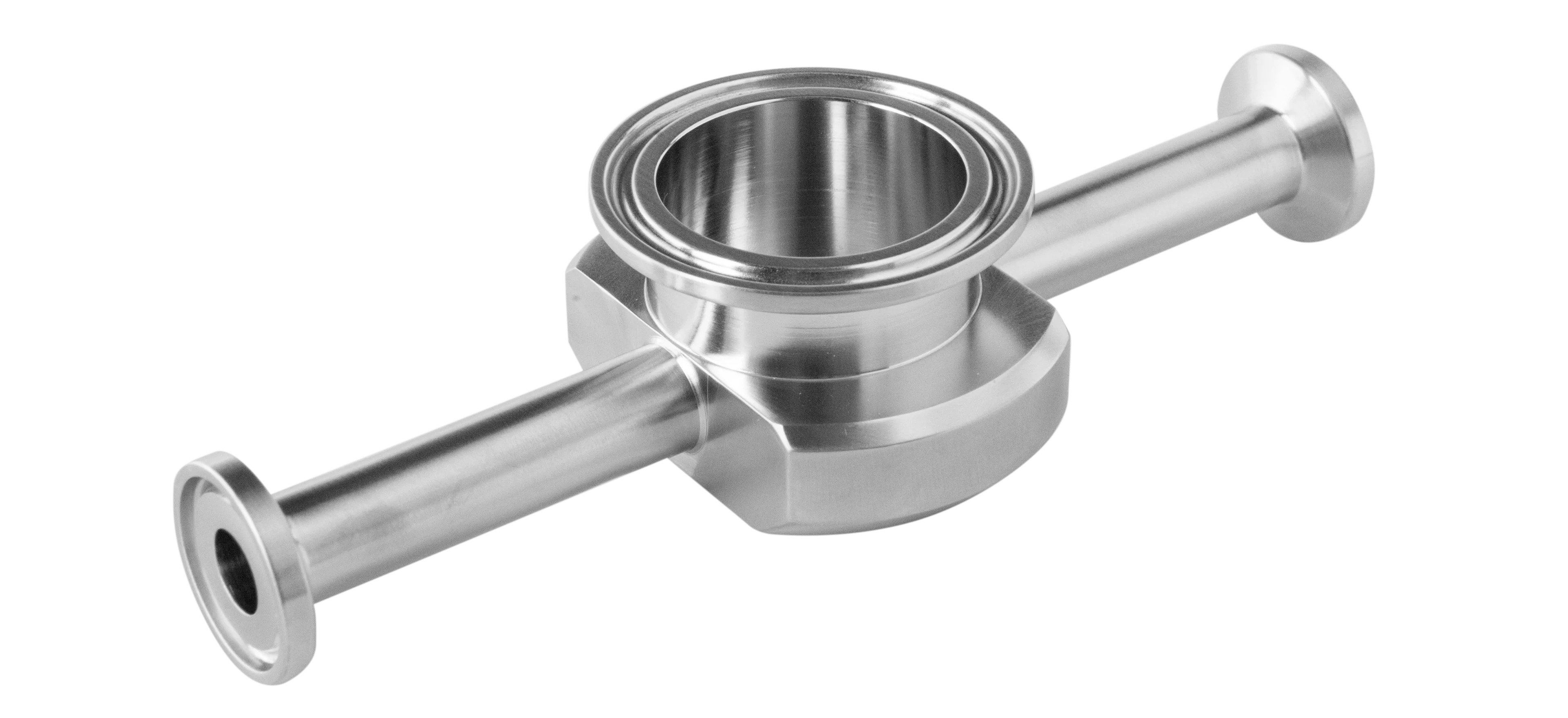

TEG7IS
ASME-BPE T-Stück Type CCC – Flexibles Clamp-T-Stück für hygienische Prozesse
Die T-Stücke des Typs CCC wurden für hochreine und hygienische Anwendungen entwickelt – insbesondere in der Biopharma , Biotech- und Reinraumtechnik. Sie bestehen aus Edelstahl 316L und entsprechen vollständig dem aktuellen ASME-BPE-Standard. Je nach Anforderung sind sie in gleich- oder reduziertdurchgängigem Aufbau sowie in langer oder kurzer Bauform erhältlich.
Folgende Varianten stehen zur Verfügung:

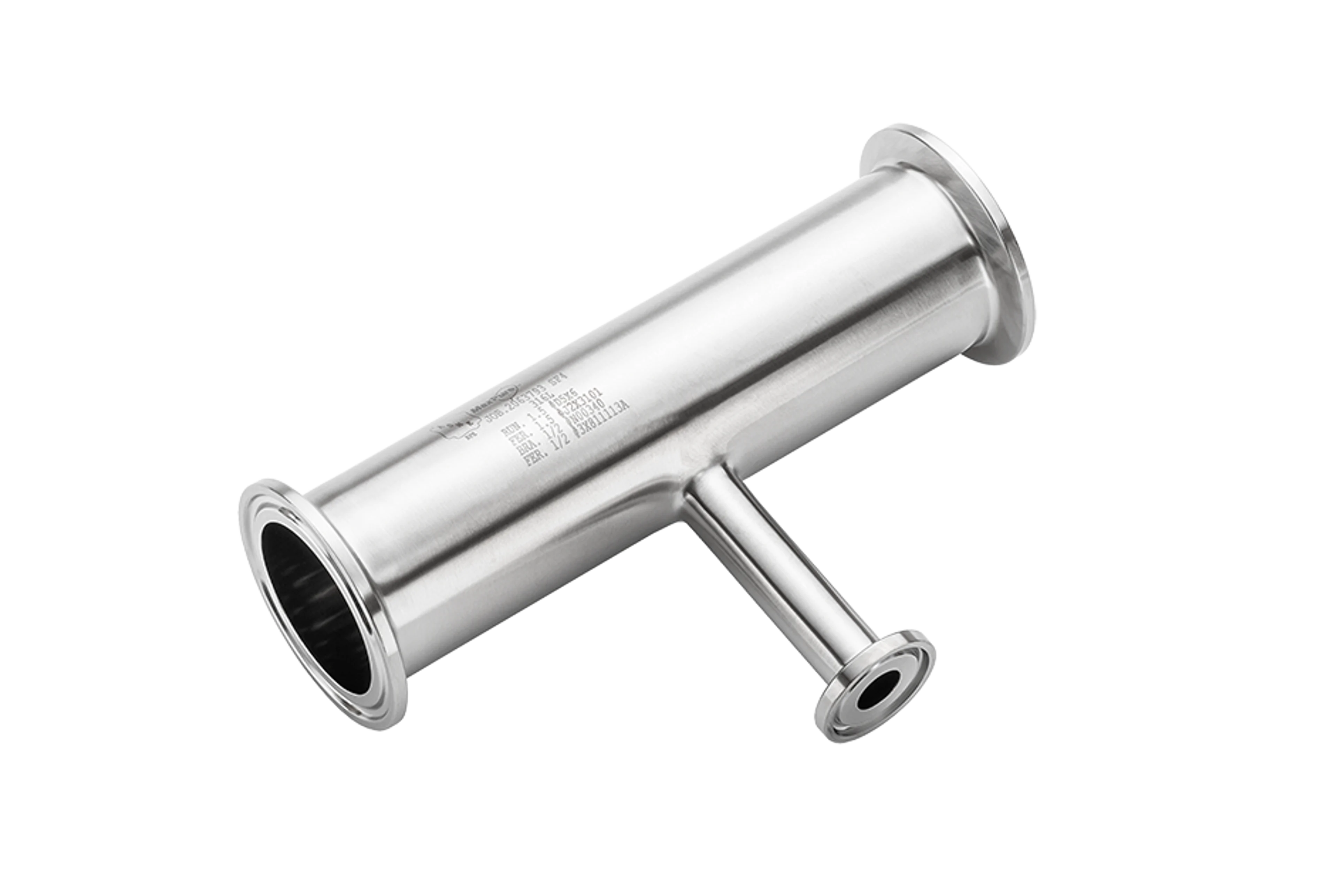

- TEG7R (lang, reduziert)

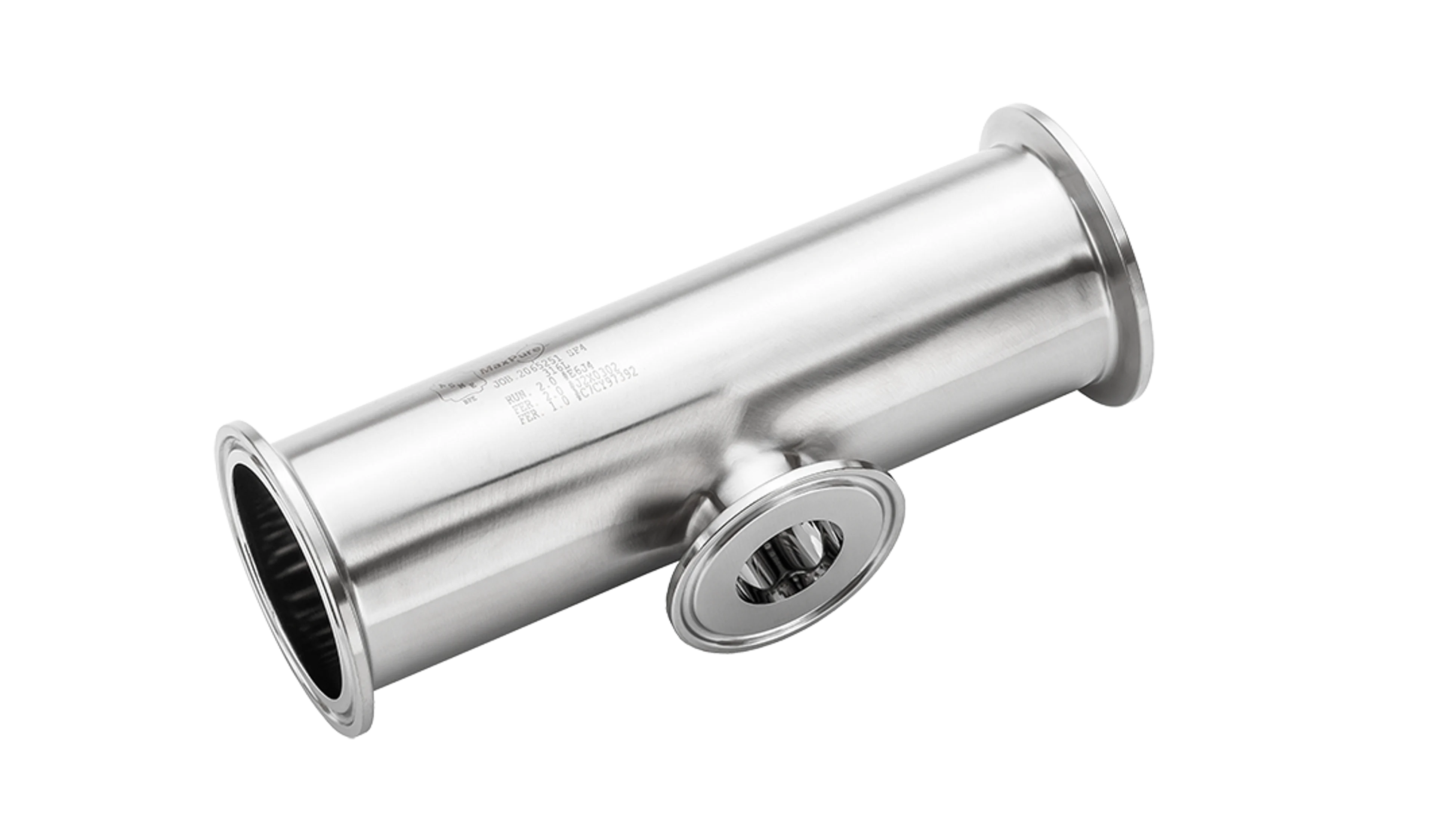

- TEG7RS (kurz, reduziert)

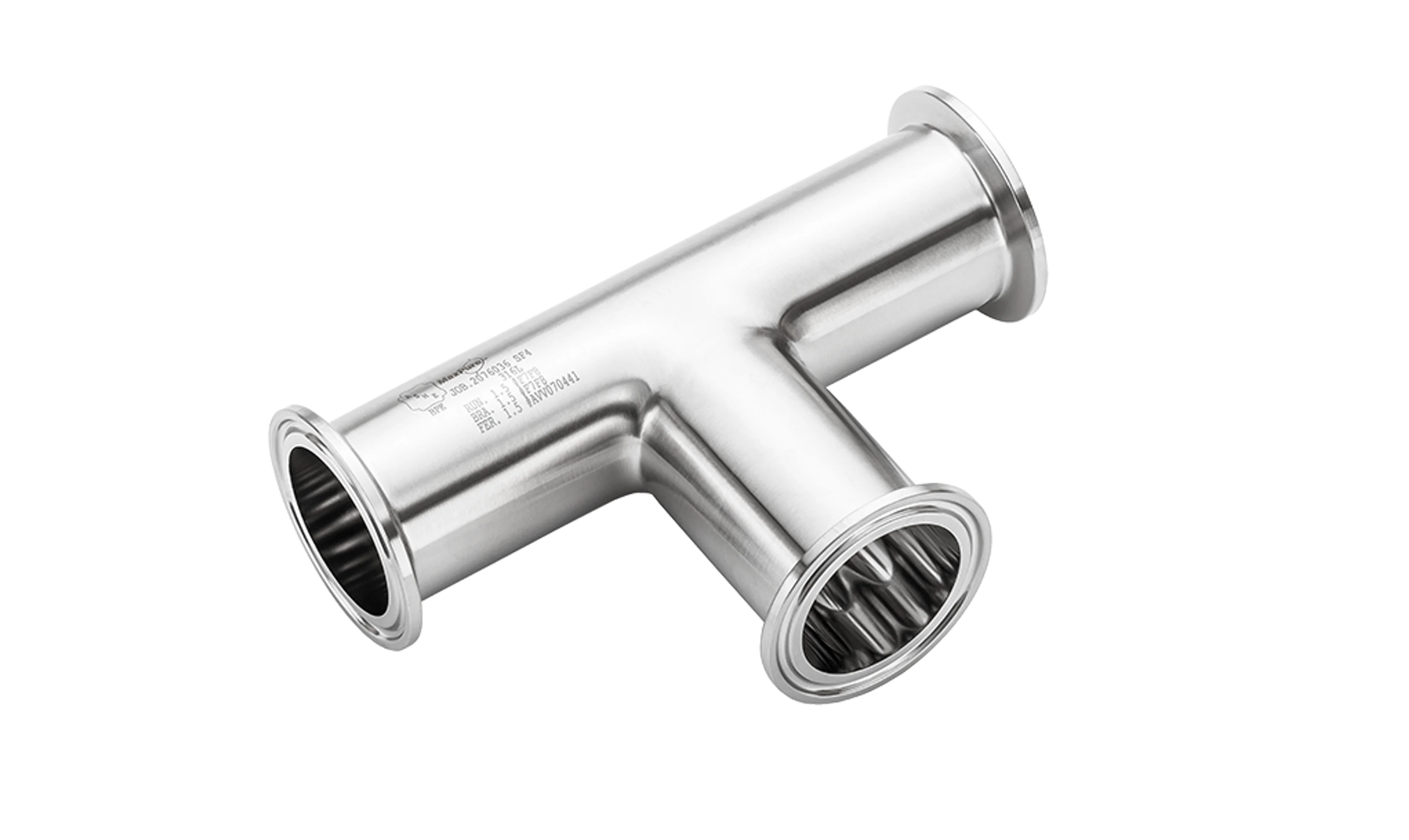

- TEG7 (lang, gleich)

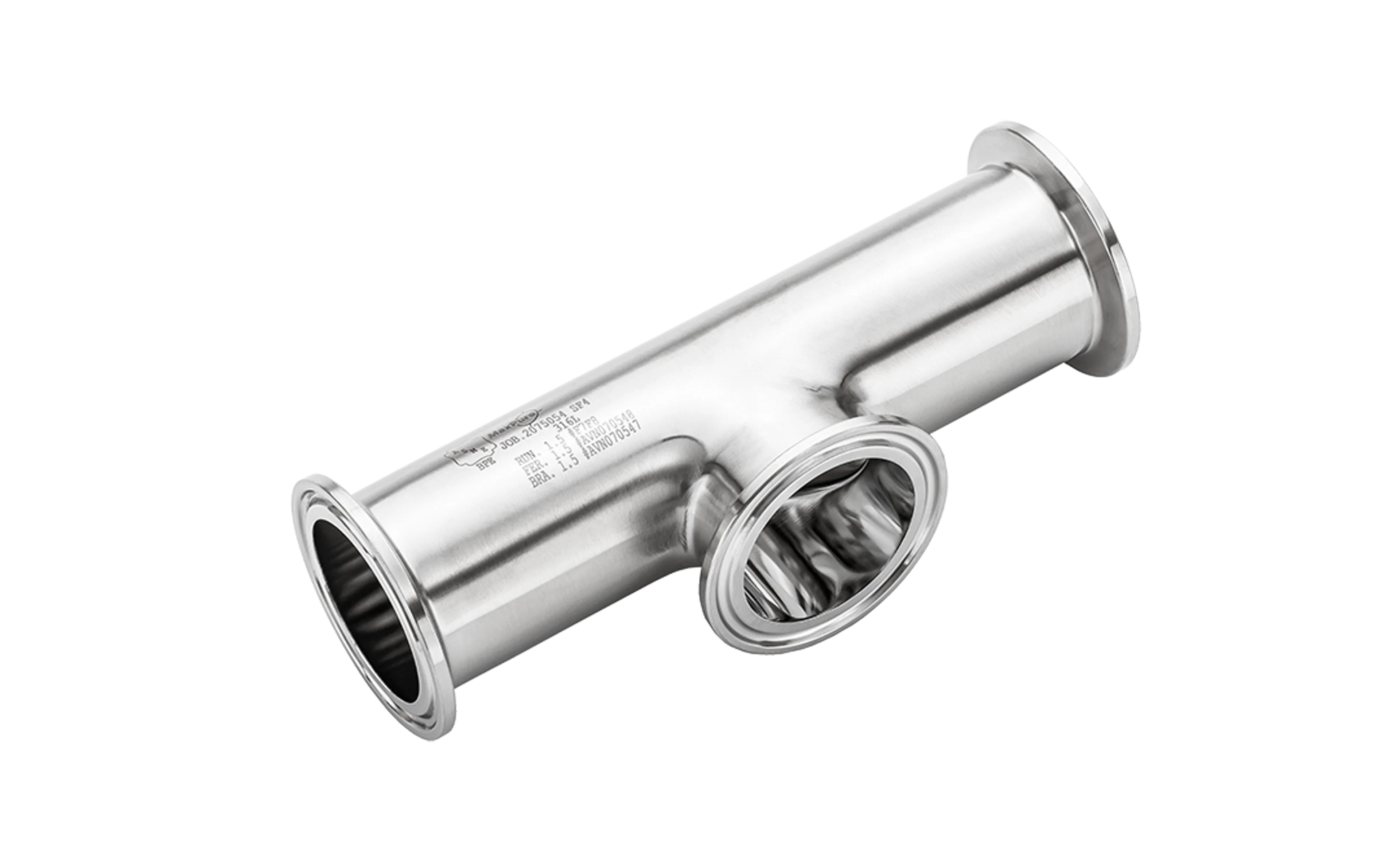

- TEG75 (kurz, gleich)
Alle Ausführungen sind mit Clamp-Anschlüssen an Haupt- und Abzweig versehen und ermöglichen eine schnelle, werkzeuglose Montage sowie einfache Demontage im Hygienebereich. Die Oberflächen sind SF1 (mechanisch poliert, Ra ≤ 0,51 µm) oder SF4 (elektropoliert, Ra ≤ 0,38 µm) und bieten somit höchste Reinigbarkeit und Beständigkeit.
Für besondere Einsatzbereiche sind auf Anfrage auch Sonderwerkstoffe wie 2.4602 (Alloy 22), 6Mo oder UNS N08904 sowie individuelle Oberflächenqualitäten und Geometrien lieferbar.

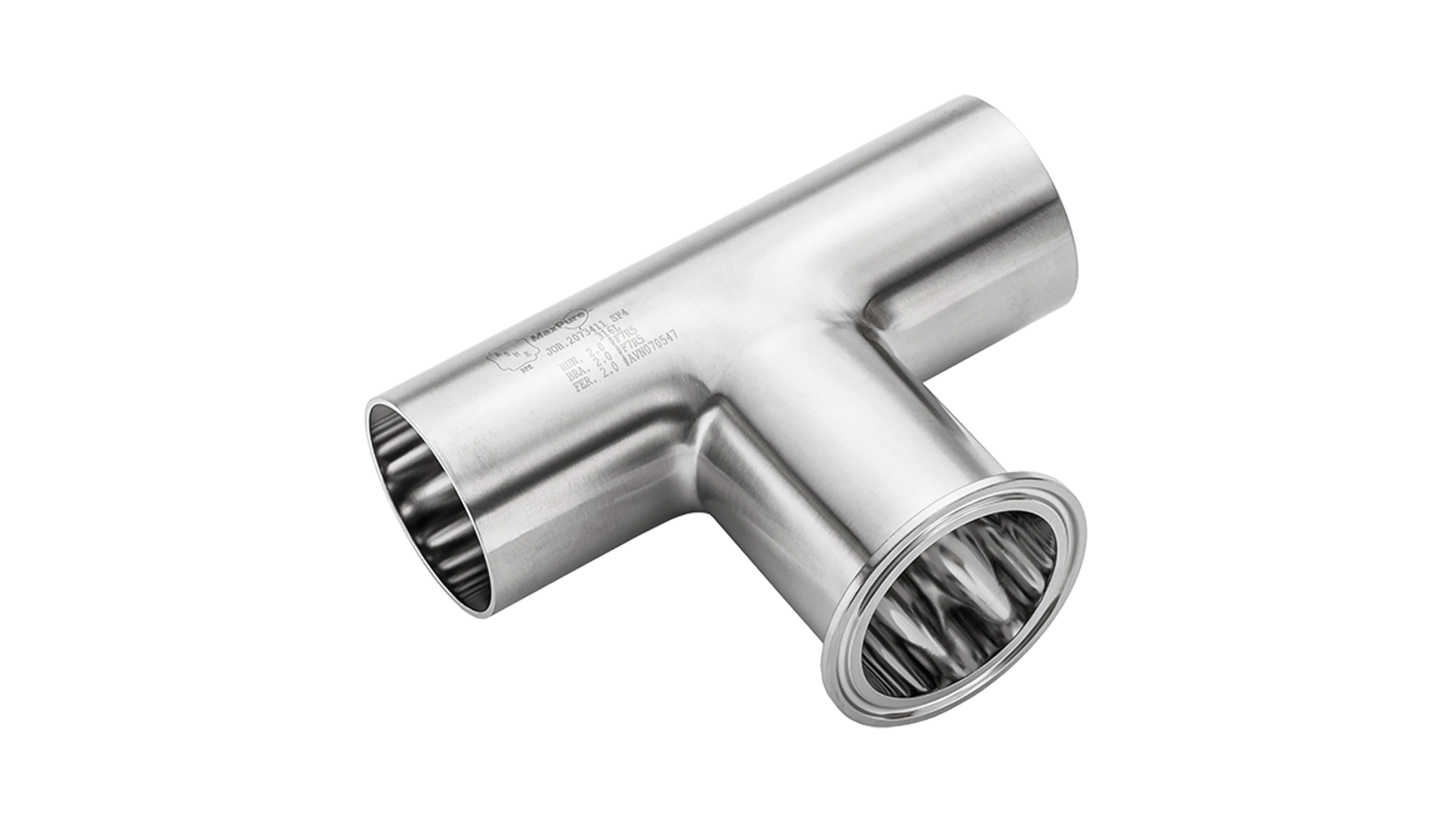

ASME-BPE T-Stück Type WWC – Schweiß-/Clamp-Hybrid für hygienische Prozesse
Die T-Stücke des Typs WWC sind für hygienische Prozesssysteme konzipiert, wie sie in der Pharmaindustrie, Biotechnologie und Reinraumtechnik zum Einsatz kommen. Hergestellt aus Edelstahl 316L, verfügen sie über ein hybrides Anschlussdesign mit orbitalschweißbaren Enden an der Durchgangsstrecke sowie einer Clamp-Verbindung am Abzweig – ideal für die Integration von Messgeräten oder zukünftige Erweiterungen.
Verfügbare Ausführungen:

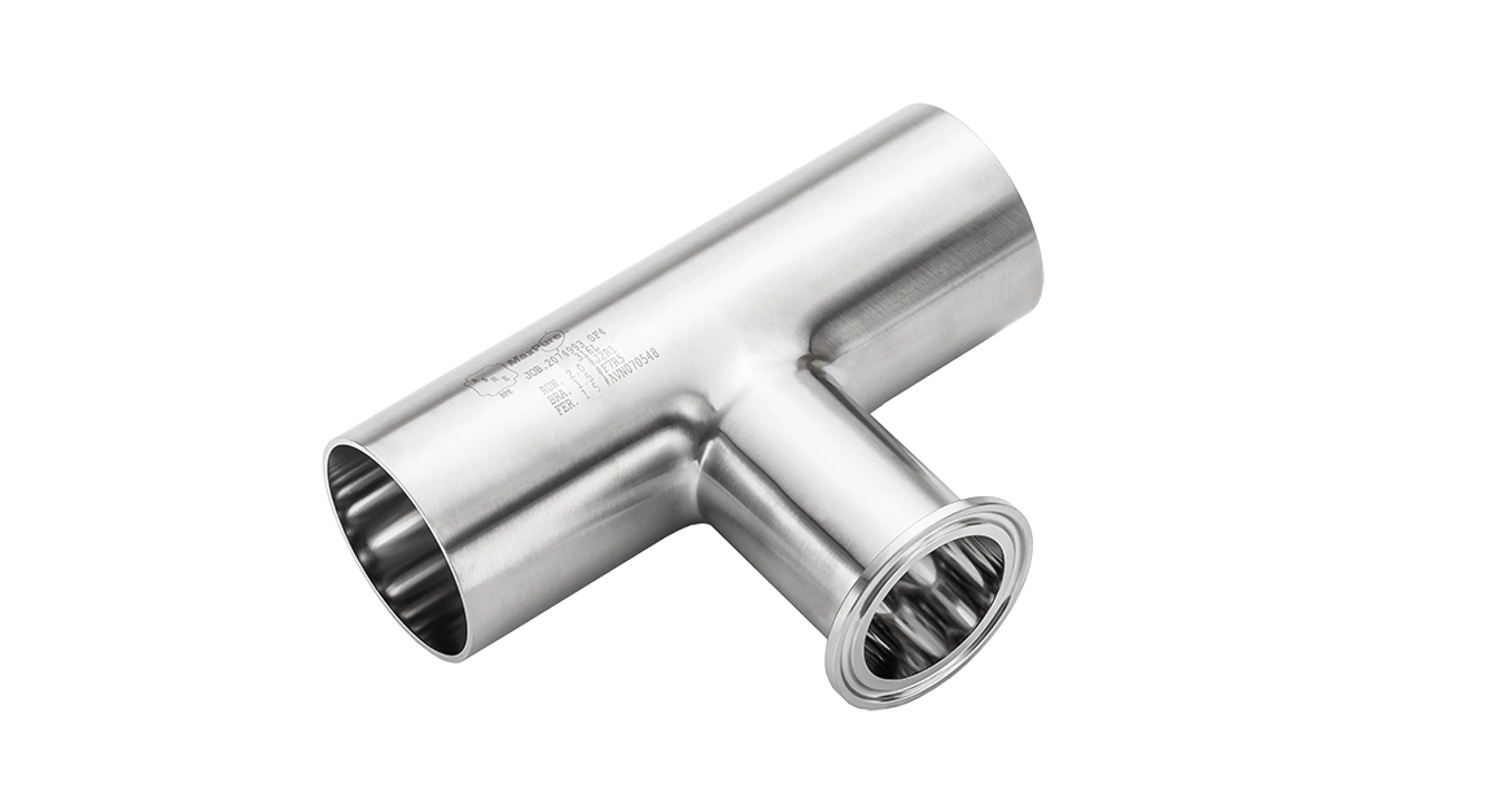

- TE7RWWC (lang, reduziert)

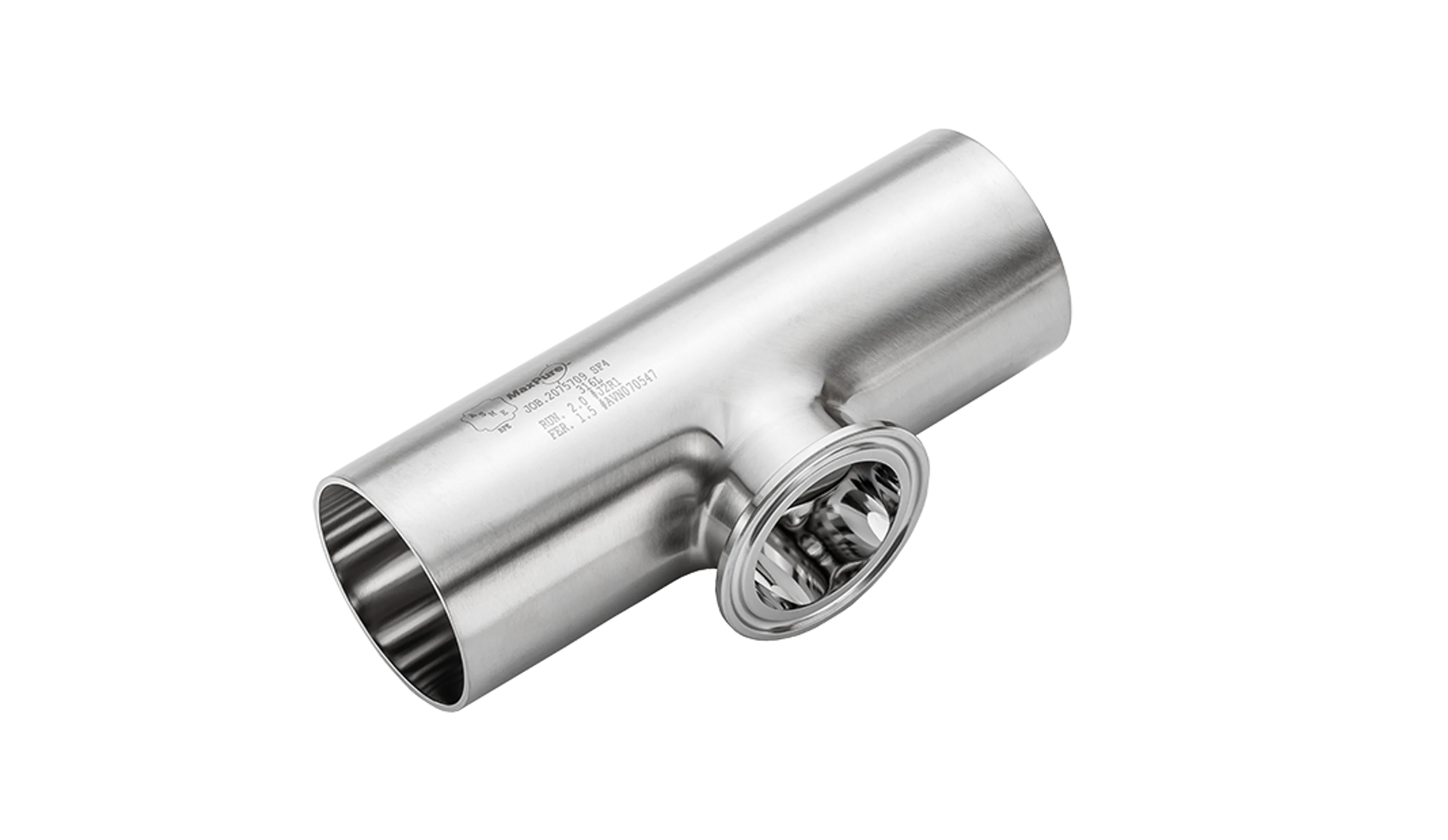

- TE7RWWCS (kurz, reduziert)
- TE7WWC (lang, gleich)

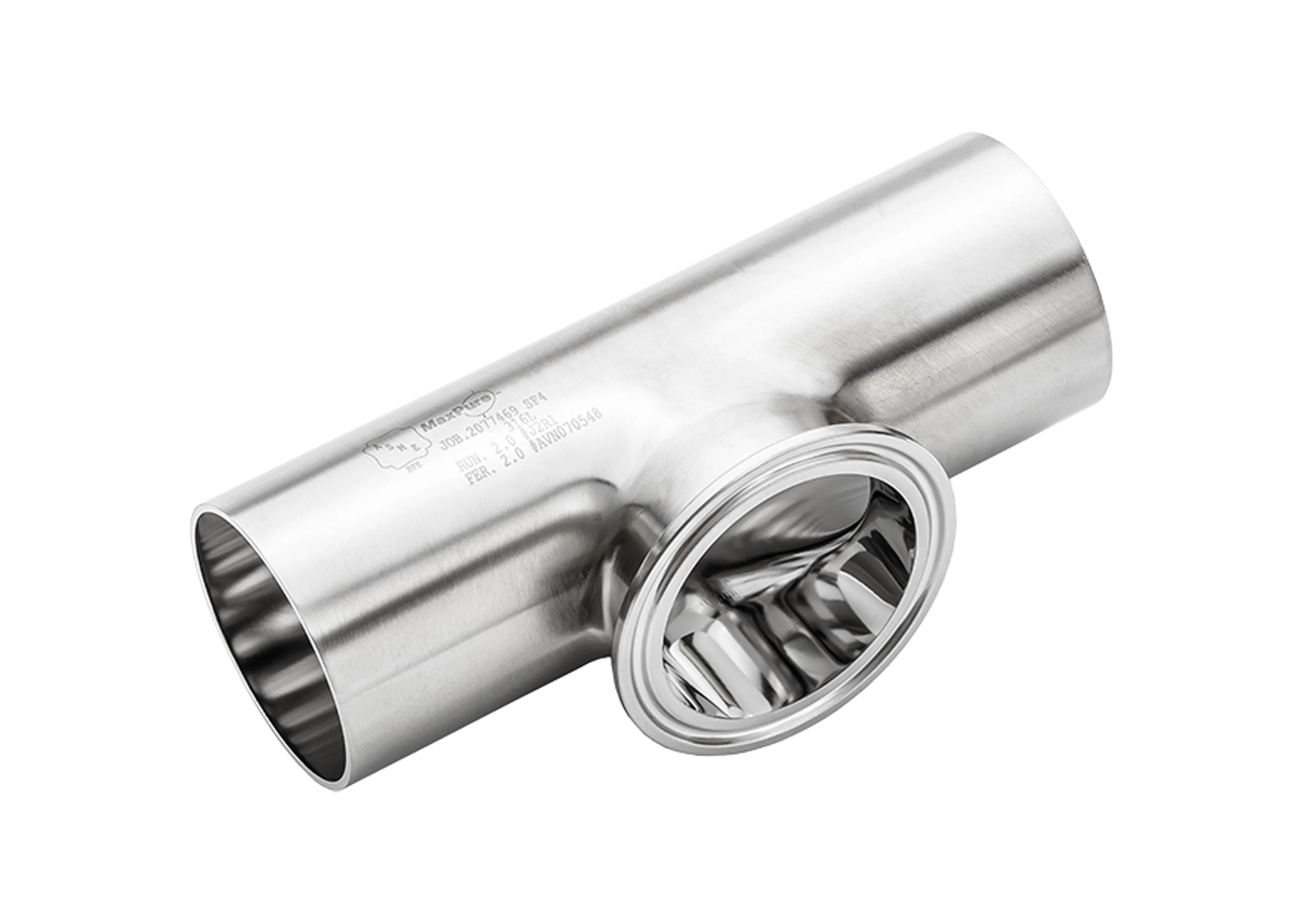

- TE7WWCS (kurz, gleich)
Die Bauteile verbinden hygienische Sicherheit, flexible Einsatzmöglichkeiten und eine einfache Montage. Alle Varianten sind in SF1 (Ra ≤ 0,51 μm) und SF4 (Ra ≤ 0,38 μm) Oberflächenausführungen erhältlich und bieten damit höchste Reinigbarkeit und Korrosionsbeständigkeit. Auf Wunsch sind Sonderwerkstoffe wie 2.4602 (Alloy 22), 6Mo oder UNS N08904 sowie individuelle Geometrien und Oberflächenqualitäten lieferbar.

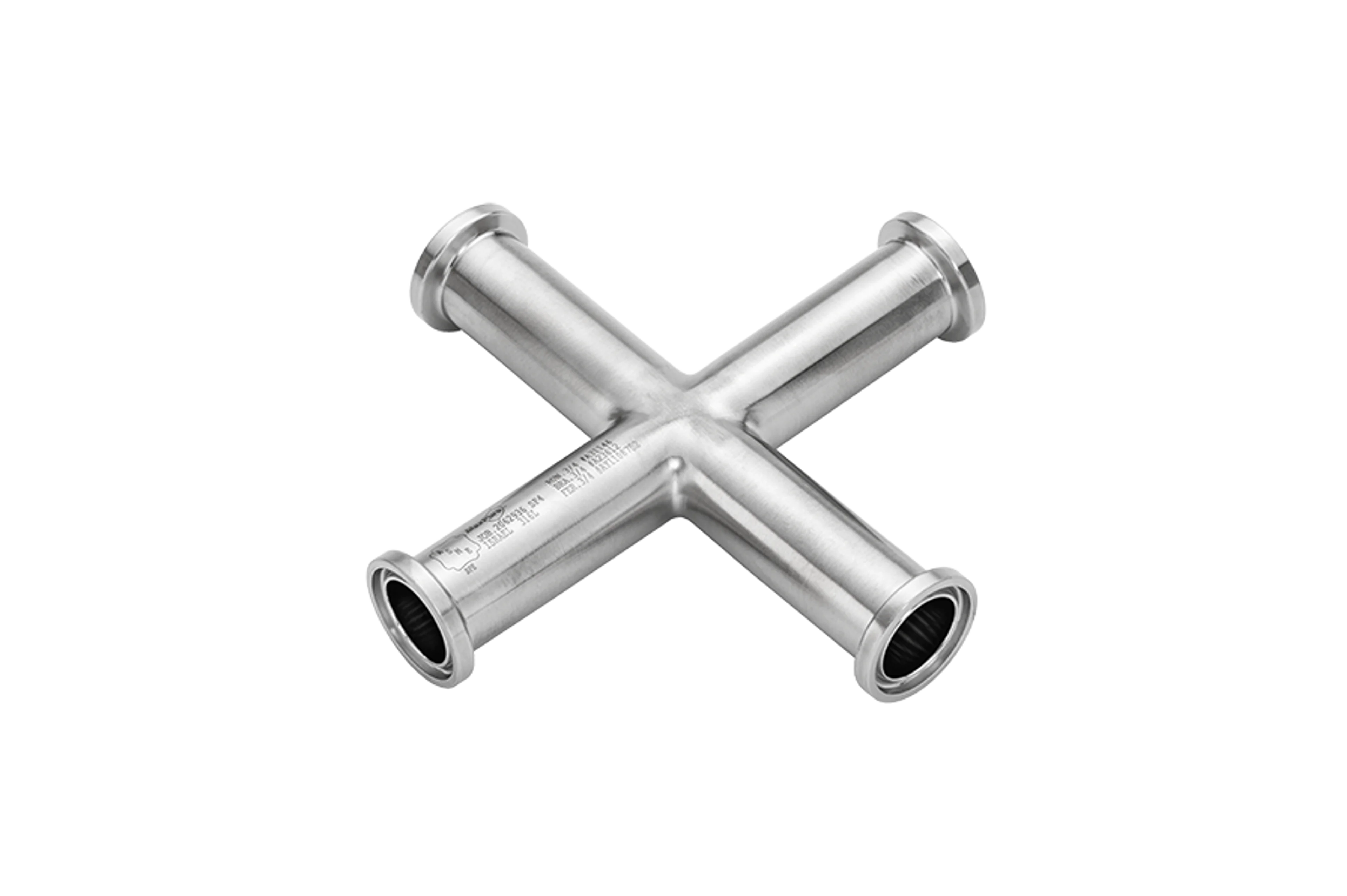

Kreuzstück Type CCCC
ASME-BPE Kreuzstücke – Hygienische Präzision für anspruchsvolle Prozesse
Die ASME-BPE-konformen Kreuzstücke der Typen CCCC und WWWW von NEUMO wurden speziell für höchste Anforderungen in der hygienischen Prozesstechnik entwickelt. Gefertigt aus hochwertigem Edelstahl 316L bieten sie maximale Reinigbarkeit, Korrosionsbeständigkeit und Prozesssicherheit – unerlässlich für sterile Anwendungen in der Pharma-, Biotech- und High-Purity-Chemieindustrie.
Je nach Anforderung sind die Kreuzstücke mit Orbital-Schweißenden (Typ WWWW) oder Clamp-Verbindungen (Typ CCCC) erhältlich und ermöglichen eine flexible und sichere Integration in sterile Rohrleitungssysteme. Sie entsprechen den ASME-BPE Tabellen DT-4.1.2-4 und DT-4.1.2-1 und sind wahlweise mit elektropolierten (SF4, Ra ≤ 0,38 µm) oder mechanisch polierten (SF1, Ra ≤ 0,51 µm) Oberflächen lieferbar.
Dank präziser Verarbeitung eignen sie sich ideal für kritische Versorgungsleitungen wie Reinstdampf, CIP/SIP oder WFI (Water for Injection). Auf Wunsch sind Sonderwerkstoffe (z. B. 2.4602, 2.4605, 1.4539, UNS N08367) sowie reduzierte Geometrien erhältlich – für maximale Kompatibilität und dauerhafte Zuverlässigkeit in sensiblen Anwendungsbereichen.

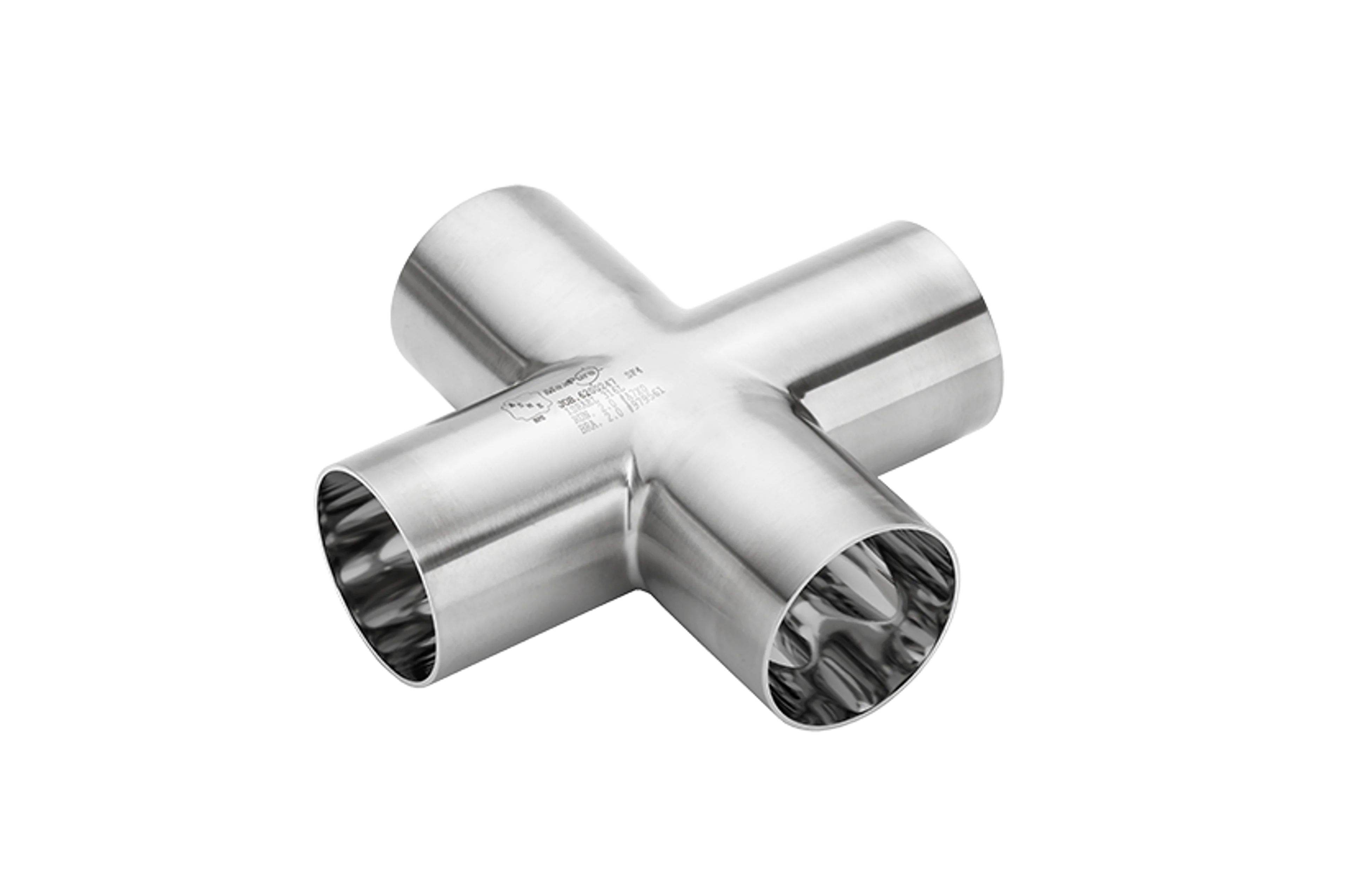

Kreuzstück Type WWWW
ASME-BPE Reduzierungen konzentrisch – Hygienische Übergänge für höchste Anforderungen
Die konzentrischen Reduzierungen der Typen WW, CW und CC von NEUMO sind nach dem ASME-BPE Standard gefertigt und erfüllen die höchsten Anforderungen in hygienischen Prozessumgebungen der Pharma-, Biotech- und Lebensmittelindustrie. Gefertigt aus hochwertigem Edelstahl 316L bieten sie eine zuverlässige und hygienisch sichere Verbindung zwischen Rohrleitungen unterschiedlicher Nennweiten.
- Typ WW (TE315WW) – Orbitalschweißenden, nach BPE-Tabelle DT-4.1.3-1
- Typ CW (TE315CW) – Orbitalschweiß × Clamp, nach BPE-Tabelle DT-4.1.3-2
- Typ CC (TEG315CC) – Clamp × Clamp, nach BPE-Tabelle DT-4.1.3-3
Die Bauteile sind wahlweise mit SF1- (Ra ≤ 0,51 µm) oder SF4-Oberflächen (Ra ≤ 0,38 µm, elektropoliert) erhältlich und erfüllen höchste Anforderungen an Reinigbarkeit und Beständigkeit. Dank präziser Fertigung lassen sich die Reduzierungen nahtlos in sterile Prozessleitungen und Reinraumsysteme integrieren.
Sonderwerkstoffe wie 2.4602, 6Mo oder UNS N08367 sowie abweichende Oberflächenqualitäten und Geometrien sind auf Anfrage verfügbar – für maximale Flexibilität und Sicherheit im hygienischen Betrieb.

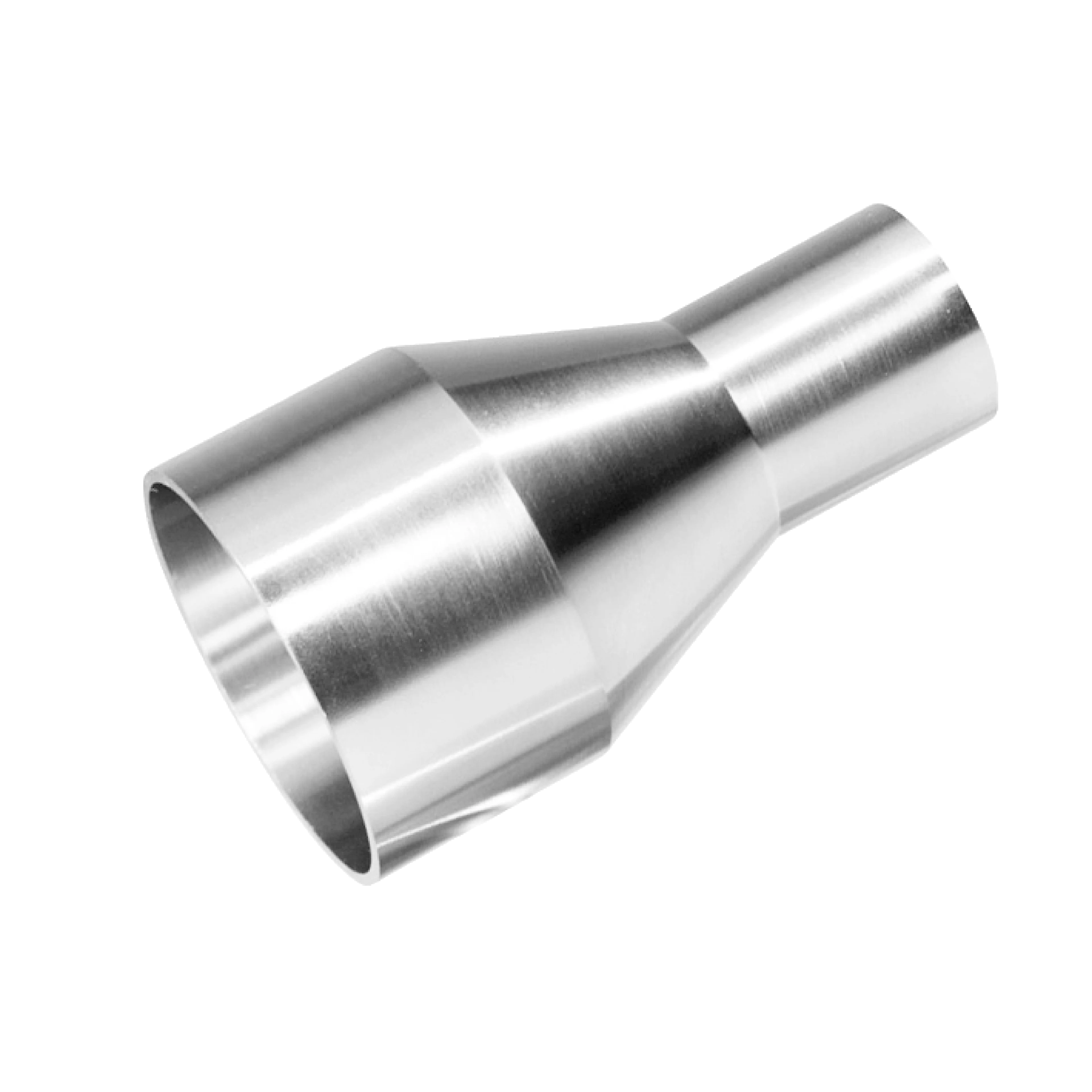

TE31SWW
TEG31SCC
TE31SCW
ASME-BPE Reduzierungen exzentrisch – Hygienisch geneigter Übergang mit System
Die exzentrischen Reduzierungen der Typen WW, CW und CC von NEUMO ermöglichen den hygienisch sicheren Abfluss in sterilen Rohrleitungssystemen – ideal für Anwendungen in der Pharma-, Biotech- und Lebensmittelindustrie. Sie bestehen aus hochwertigem Edelstahl 316L und entsprechen der aktuellen ASME-BPE-Norm.
- Typ WW (TE325WW) – Orbitalschweißenden, Tabelle DT-4.1.3-1
- Typ CW (TE325CW) – Orbitalschweiß × Clamp, Tabelle DT-4.1.3-2
- Typ CC (TE325CC) – Clamp × Clamp, Tabelle DT-4.1.3-3
Standardmäßig sind die Bauteile mit SF1-Oberfläche (Ra ≤ 0,51 µm) oder SF4-Oberfläche (Ra ≤ 0,38 µm, elektropoliert) erhältlich. Die exzentrische Bauform verhindert Medienansammlungen in horizontalen Leitungen – ein entscheidender Faktor für hygienische Reinigungsvorgänge (CIP/SIP).
Auf Wunsch sind Sondermaterialien wie 2.4602, 6Mo oder UNS N08367, sowie individuelle Oberflächenqualitäten und Abmessungen verfügbar – exakt abgestimmt auf Ihre Prozesse.

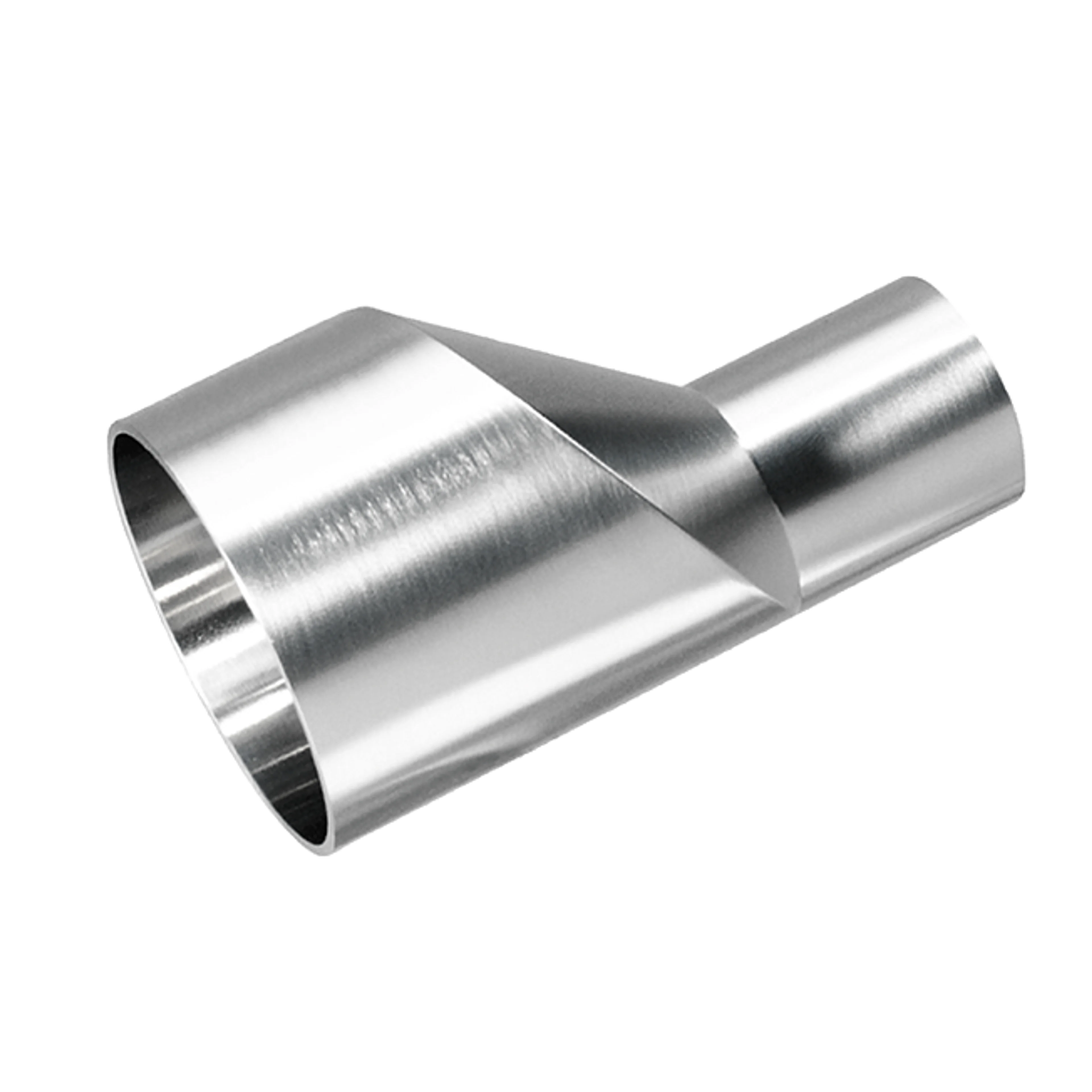

TE32SWW

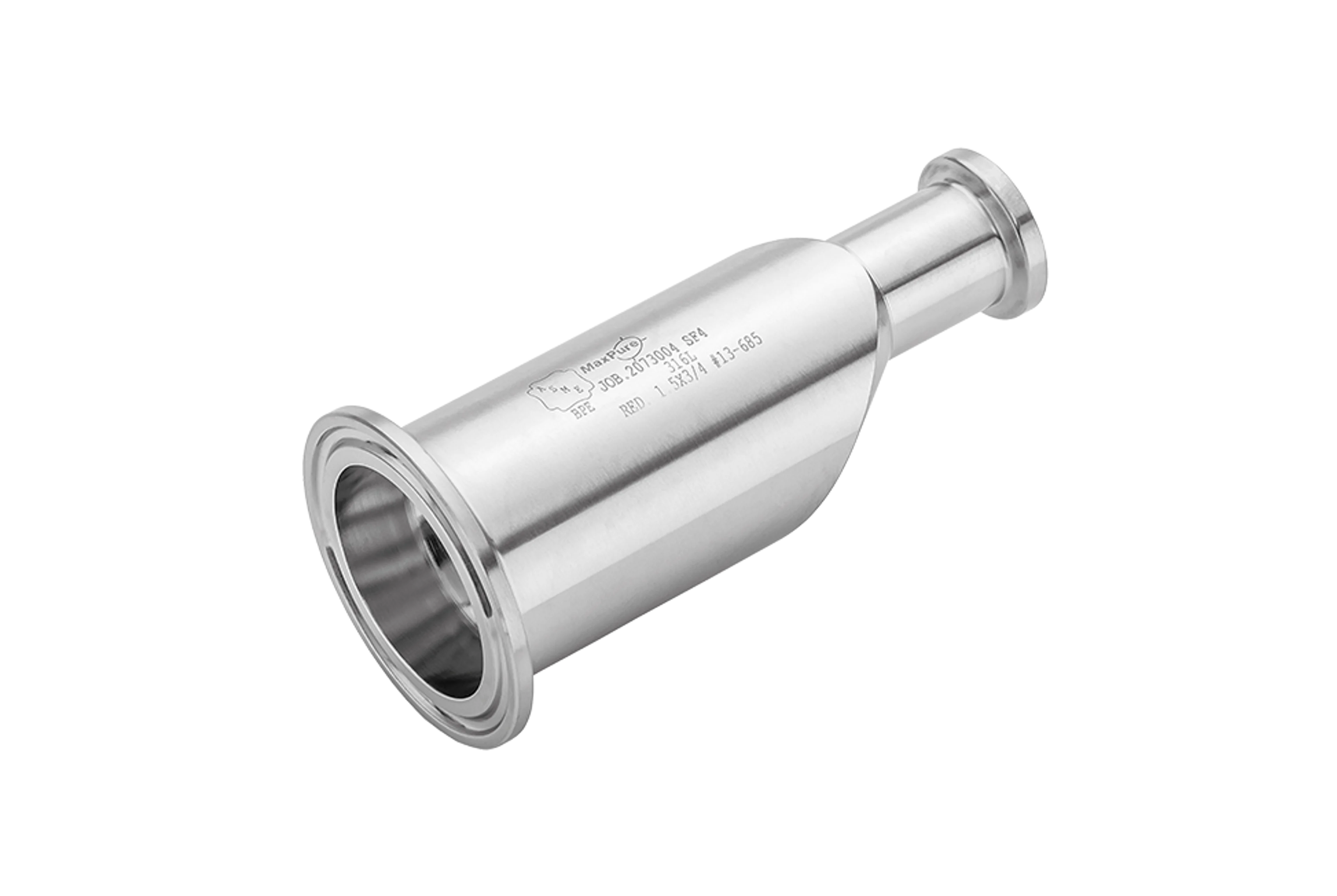

TEG32SCC

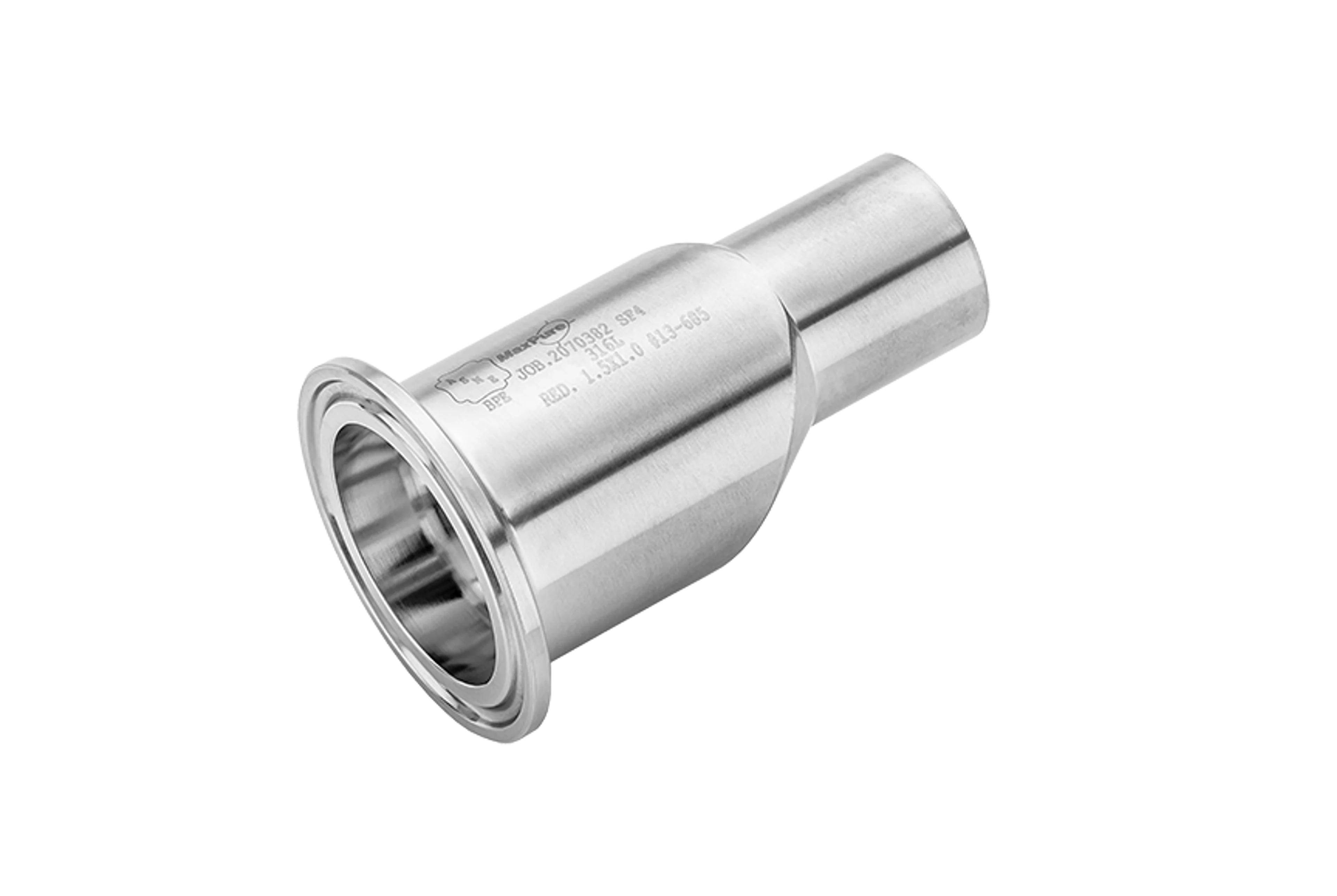

TE32SCW
