SCIMAX®
ultrareine fittings für die halbleiterindustrie
SCiMax Fittings sind speziell für die hohen Anforderungen der Halbleitertechnik konzipiert. Durch präzise Fertigung, mehrstufige Reinigung und eine hochwertige Oberflächenveredelung bieten sie maximale Reinigbarkeit, Maßhaltigkeit und Prozesssicherheit in ultrareinen Systemen.
Ultrareinheit mit garantierter Ra
Gefertigt nach der proprietären SMT1-Spezifikation von EGMO, garantieren SCiMax Fittings eine definierte Oberflächenrauheit (Ra), ausgezeichnete Schweißbarkeit und vollständige Normkonformität für den Einsatz in der Halbleiterfertigung.
Garantierte Ra-Werte
Dank modernster mechanischer und elektrolytischer Politur bieten SCiMax Fittings eine gleichmäßige Oberflächenrauheit, selbst in Kniestücken, Bögen oder schwer zugänglichen Bereichen.
Maximale Reinigbarkeit
SCiMax Fittings durchlaufen einen mehrstufigen Reinigungsprozess mit Entfettung, Passivierung und Elektropolitur. Die Endreinigung erfolgt mit Reinstwasser im Reinraum, für eine perfekte Passivschicht.
Maximale Verfügbarkeit
Durch moderne Fertigungsstätten und ein starkes Vertriebsnetz garantiert EGMO die schnelle Verfügbarkeit von SCiMax Fittings in Europa, den USA und Asien – bei gleichbleibend höchsten Qualitätsstandards.
Toleranzen für maximale Zuverlässigkeit
SCiMax Fittings werden nach ASTM A269, A270 und A632 mit engen Toleranzen gefertigt. Außendurchmesser, Wandstärken, Längen und Winkel werden streng geprüft. End-to-End- und Center-to-End-Maße unterliegen einer Toleranz von ±1,27 mm – für höchste Passgenauigkeit und Reproduzierbarkeit.
Rohrbögen
Reinraumanwendungen
SCiMax 90°- und 45°-Bögen sind in Größen von ¼" bis 6" erhältlich und werden aus 316L-Edelstahl gefertigt – für hervorragende Korrosionsbeständigkeit. Jeder Bogen entspricht den ASME-BPE-Maßen und bietet eine saubere, passgenaue Verbindung für hochreine Rohrleitungssysteme. Erhältlich in elektropolierter (EP) oder mechanisch polierter (BA) Ausführung, auf Wunsch auch als nahtlose SCiMax 20 Variante. Dank Maßgenauigkeit und katalogbasierter Rückverfolgbarkeit ist die Integration besonders einfach.

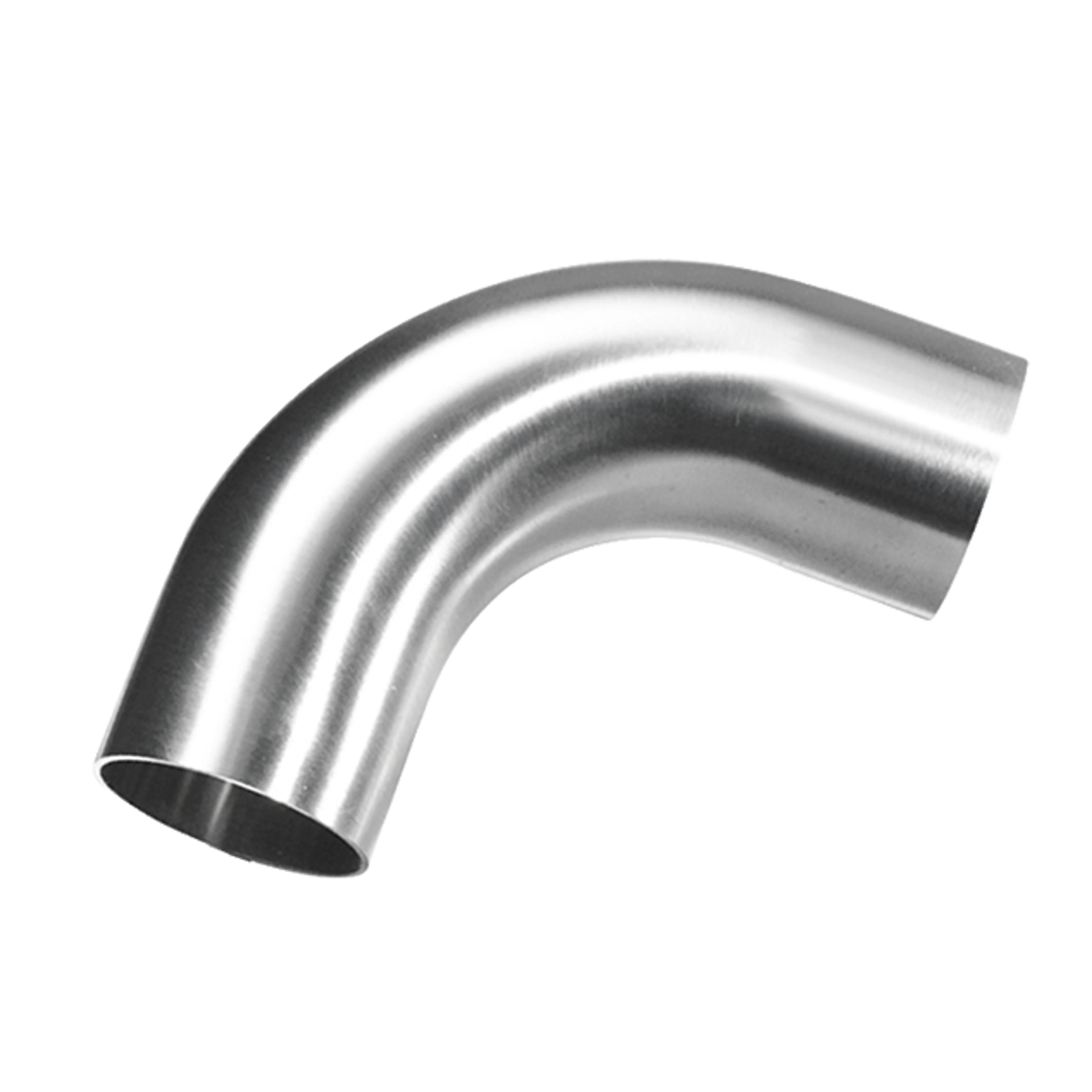

EL90

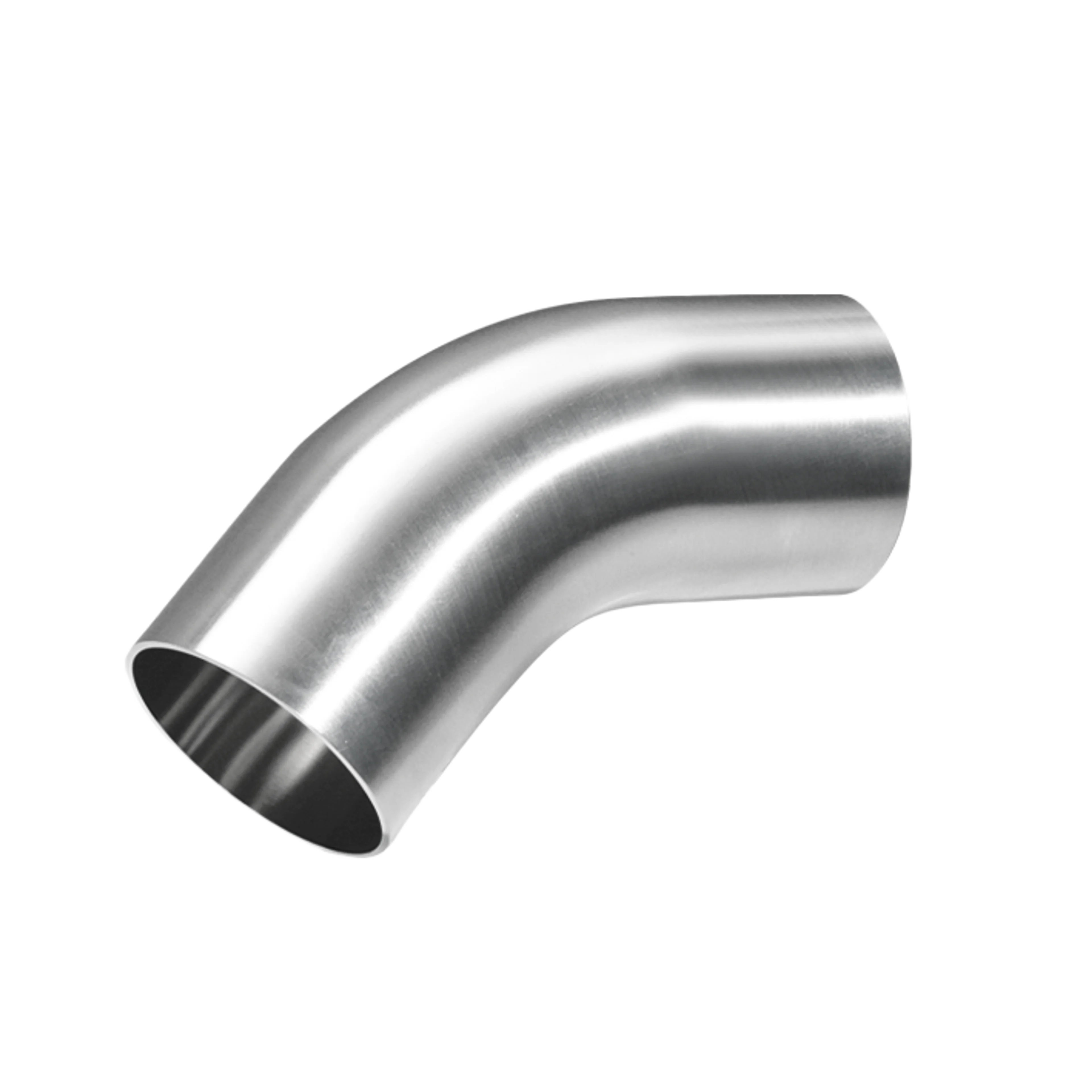

EL45
Gleichmäßiges T-Stück
Reduziertes T-Stück
T-Stücke
Gleichmäßige und reduzierende T-Stücke
Unsere ETEE- (Equal Tee) und RTEE-Fittings (Reducing Tee) sind speziell für ultrareine Anwendungen in der Halbleitertechnik entwickelt. Die hohe Maßgenauigkeit und exzellente Oberflächenqualität machen sie zur idealen Lösung für komplexe Rohrsysteme.
- ETEE: Gleichmäßige Abzweigung für balancierten Durchfluss
- RTEE: Reduzierte Abgänge für nahtlose Übergänge
- Verfügbar in SCiMax 10 und SCiMax 20 Qualitätsstufen
- Oberflächen: Elektropoliert (EP) oder hellgeglüht (BA)
- Nahtlose Ausführungen und Sonderkonfigurationen auf Anfrage
- Einheitliche Katalognummern für einfache Auswahl und Rückverfolgbarkeit

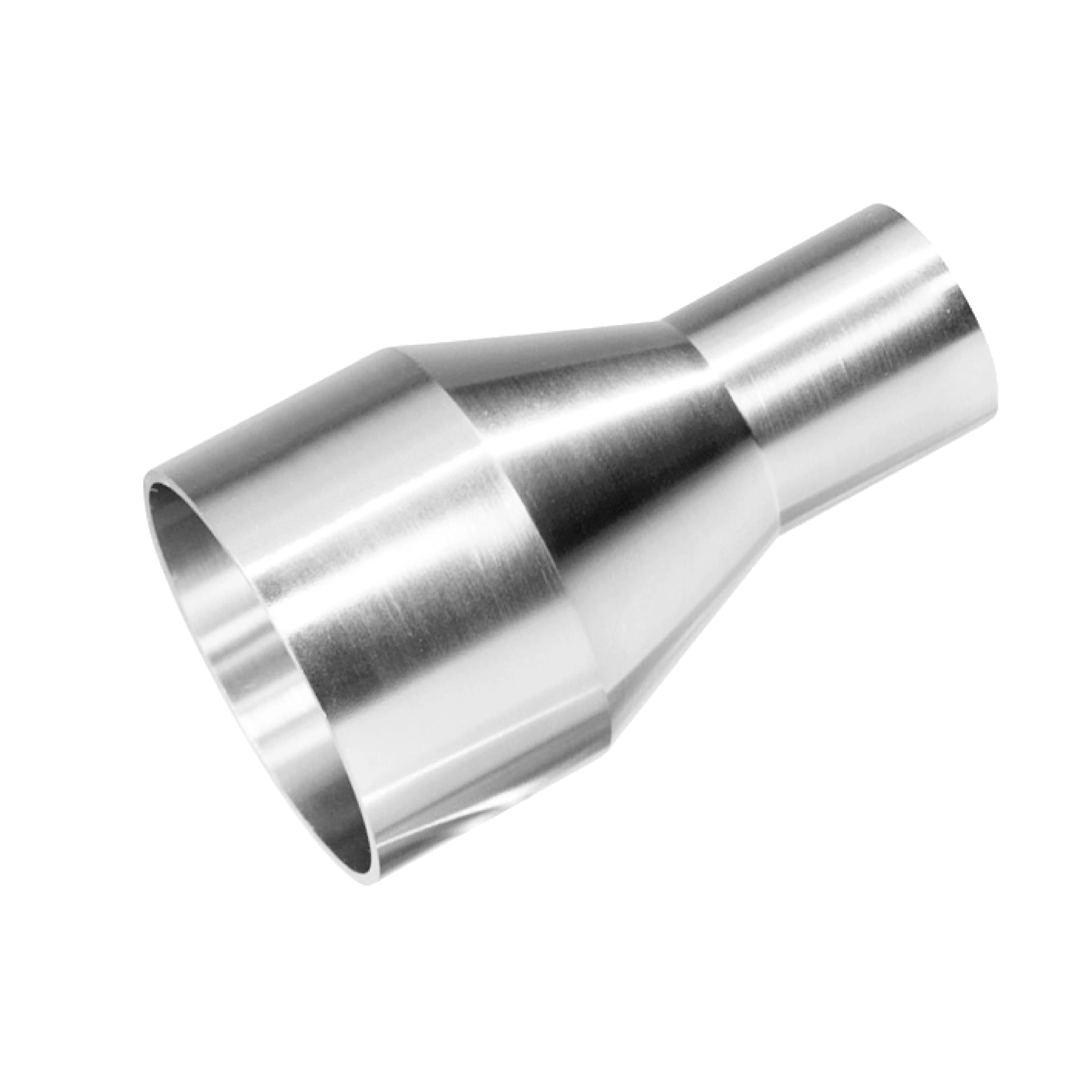

Reduzierstücke
SCiMax CORD-Reduzierungen – Maßgenaue Übergänge für Halbleiterprozesse
Die CORD-Serie umfasst konzentrische Reduzierstücke für hochreine Anwendungen in der Halbleiterindustrie. Sie ermöglichen gleichmäßige Durchflussübergänge bei minimaler Partikelablagerung. Gefertigt aus 316L-Edelstahl, erhältlich in den Qualitätsstufen SCiMax 10 und SCiMax 20.
- Außendurchmesser von ¼" bis 6"
- Oberflächen: Elektropoliert (EP) oder Hellgeglüht (BA)
- Dicht integrierbar mit hoher Maßgenauigkeit
- Eindeutige Teilenummern für einfache Auswahl
- Sonderausführungen auf Anfrage erhältlich

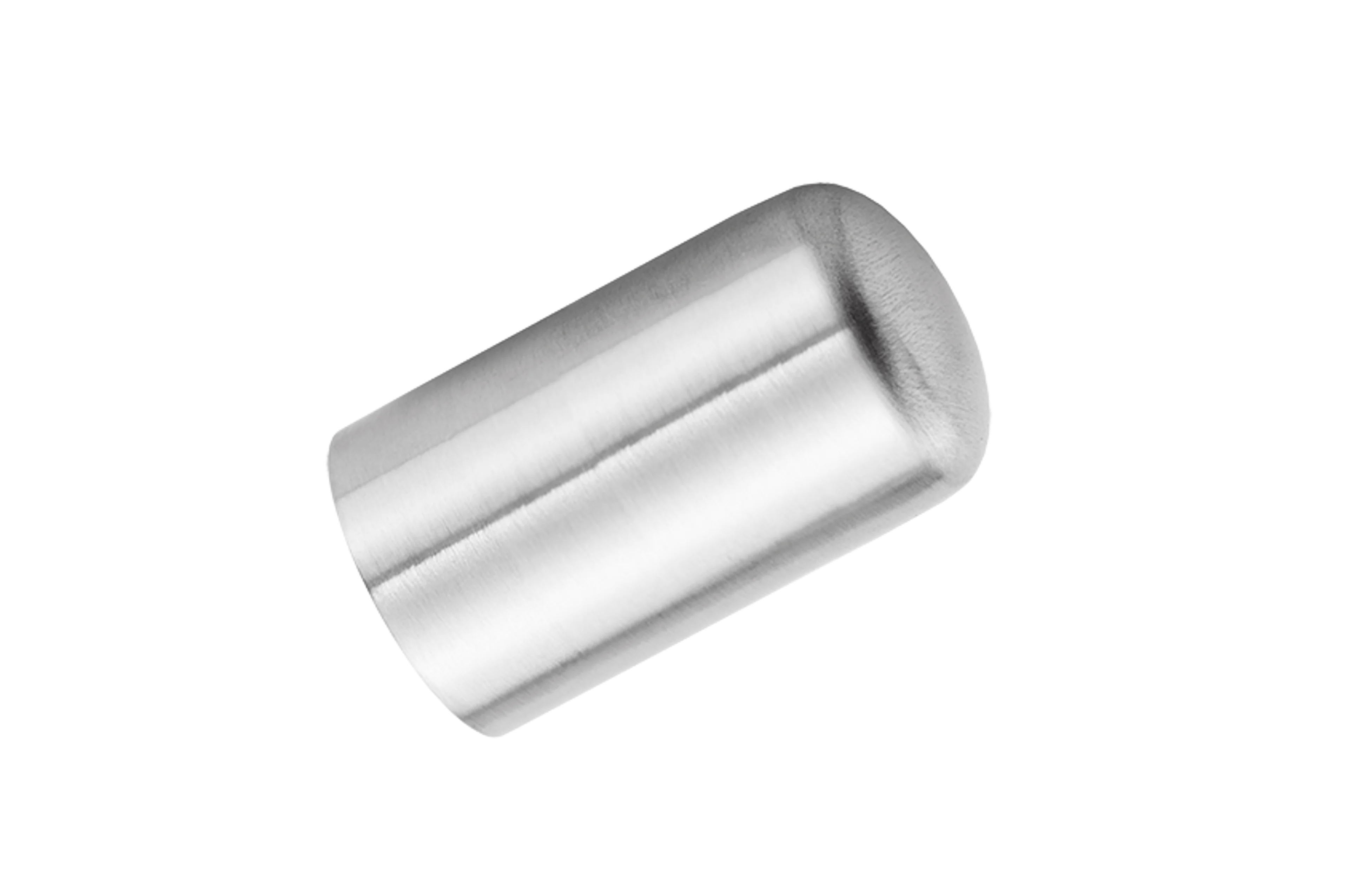

Endkappen
SCiMax ECAP-Endkappen – Hygienischer Rohrabschluss für Halbleiterprozesse
Die ECAP-Serie bietet Endkappen zur sicheren Abdichtung von Rohrenden in hochreinen Halbleitersystemen. Gefertigt aus 316L-Edelstahl, bieten sie exzellente Korrosionsbeständigkeit und eine hochwertige Oberflächenqualität für den Reinraumeinsatz.
- Erhältlich in SCiMax 10 und SCiMax 20 Oberflächengüten
- Ausführungen: Elektropoliert (EP) oder Hellgeglüht (BA)
- Größenbereich: ¼" bis 6" Außendurchmesser
- Präzise gefertigt für eine dichte, hygienische Abdichtung
- Mit Katalognummern für einfache Bestellung
- Sonderanfertigungen auf Anfrage (z. B. für Wandstärken oder Prozessanforderungen)
